কিভাবে হাইড্রোলিক চাপ কাজ করে? সম্পূর্ণ গাইড

হাইড্রোলিক চাপ কীভাবে কাজ করে: সংক্ষিপ্ত উত্তর

হাইড্রোলিক চাপ একটি আবদ্ধ, সংকোচনযোগ্য তরল - প্রায় সর্বদা তেল - এক বিন্দু থেকে অন্য বিন্দুতে বল প্রেরণের মাধ্যমে কাজ করে। যখন একটি পাম্প একটি সিল করা সিস্টেমে তরল ঠেলে দেয়, তখন চাপ তৈরি হয় এবং এটির যোগাযোগের প্রতিটি পৃষ্ঠের সমস্ত দিকে সমানভাবে কাজ করে। সেই চাপটি তখন একটি সিলিন্ডার বা মোটরের দিকে পরিচালিত হয়, যেখানে এটি যান্ত্রিক বল বা ঘূর্ণনে রূপান্তরিত হয়। ফলাফল তুলনামূলকভাবে কমপ্যাক্ট সরঞ্জাম দিয়ে বিশাল লোড সরানোর ক্ষমতা।

অন্তর্নিহিত নীতি হল প্যাসকেলের আইন: একটি সীমাবদ্ধ তরলের উপর প্রয়োগ করা চাপ সেই তরল জুড়ে অপরিমিতভাবে প্রেরণ করা হয়। গাণিতিকভাবে বলা হয়েছে, P = F/ক, যেখানে P হল প্যাসকেল বা psi-এ চাপ, F হল নিউটন বা পাউন্ডে বল প্রয়োগ করা হয় এবং A হল বর্গ মিটার বা বর্গ ইঞ্চিতে ক্ষেত্রফল। এই সম্পর্কের অর্থ হল একটি সিলিন্ডারের ক্ষেত্রফল পরিবর্তন করে, একটি সিস্টেম নাটকীয়ভাবে গুন বা শক্তি কমাতে পারে - একই কারণে একটি 70 কেজি টেকনিশিয়ান একটি ছোট পাম্পের হ্যান্ডেল টিপে একটি 20-টন প্রেস তুলতে পারে।

প্রতিটি শিল্প জলবাহী সিস্টেম - একটি কারখানার প্রেস থেকে একটি নির্মাণ খননকারক - ঘটনাগুলির এই একই শৃঙ্খলের উপর নির্ভর করে: একটি হাইড্রোলিক পাওয়ার ইউনিট (HPU) চাপযুক্ত তরল তৈরি করে, কন্ট্রোল ভালভ এটিকে নির্দেশ করে এবং অ্যাকচুয়েটররা এটিকে কাজে রূপান্তর করে। প্রতিটি ধাপ বোঝার ফলে হাইড্রলিক্স কেন পছন্দের পছন্দ যেখানেই উচ্চ বল ঘনত্ব এবং সুনির্দিষ্ট নিয়ন্ত্রণ উভয়ই গুরুত্বপূর্ণ।

প্যাসকেলের সূত্র: প্রতিটি হাইড্রোলিক সিস্টেমের পিছনে পদার্থবিদ্যা

ব্লেইস প্যাসকেল 1653 সালে তার তরল মেকানিক্সের আইন প্রণয়ন করেছিলেন, কিন্তু এর প্রকৌশলগত প্রভাব শুধুমাত্র 19 এবং 20 শতকে নির্ভুল সিল এবং উচ্চ-শক্তির ইস্পাত টিউবিংয়ের বিকাশের সাথে সম্পূর্ণরূপে শোষণযোগ্য হয়ে ওঠে। মূল ধারণাটি প্রতারণামূলকভাবে সহজ: তরলগুলি স্বাভাবিক কাজের চাপের মধ্যে অর্থপূর্ণভাবে সংকুচিত হয় না, তাই আপনি এক পর্যায়ে প্রবর্তিত যে কোনও শক্তি সিস্টেমের অন্য প্রতিটি পয়েন্টে তাত্ক্ষণিকভাবে এবং অভিন্নভাবে প্রচারিত হয়।

একটি মৌলিক দুই-সিলিন্ডার উদাহরণ বিবেচনা করুন। আপনি যদি 1 cm² এর ক্ষেত্রফল সহ একটি পিস্টনে 100 N বল প্রয়োগ করেন, ফলে চাপ হবে 100 N/cm² = 1 MPa। একটি তরল-ভর্তি পাইপের মাধ্যমে সেই ছোট সিলিন্ডারটিকে 100 cm² এর একটি বড় সিলিন্ডারের সাথে সংযুক্ত করুন এবং একই 1 MPa চাপ পুরো 100 cm² মুখের উপর কাজ করে — 10,000 N এর আউটপুট বল তৈরি করে। সিস্টেম কোন অতিরিক্ত শক্তি ইনপুট ছাড়া 100 একটি ফ্যাক্টর দ্বারা বল গুণিত হয়েছে. ট্রেড-অফ হল স্থানচ্যুতি: বড় পিস্টনকে মাত্র 1 মিমি সরাতে ছোট পিস্টনকে 100 মিমি যেতে হবে। শক্তি সংরক্ষিত হয়; গতি এবং স্ট্রোকের খরচে বল প্রসারিত হয়।

এই বল-গুণ নীতির কারণেই যেখানে ওজন এবং কম্প্যাক্টনেস একত্রে গুরুত্বপূর্ণ সেখানে হাইড্রলিক্স উপস্থিত হয়। 8 বার (0.8 MPa) এ কাজ করা একটি বায়ুসংক্রান্ত সিলিন্ডার পরিমিত বল তৈরি করে কারণ বায়ুর চাপ সীমিত। একটি হাইড্রোলিক সিলিন্ডার 250 বার (25 MPa) এ কাজ করে - একটি সাধারণ শিল্প অপারেটিং চাপ - একই বোরের আকার থেকে প্রায় 30 গুণ বেশি শক্তি সরবরাহ করে।

একটি হাইড্রোলিক সিস্টেমের মূল উপাদান

একটি সম্পূর্ণ হাইড্রোলিক সার্কিট বেশ কয়েকটি আন্তঃনির্ভর উপাদান নিয়ে গঠিত। প্রতিটি একটি নির্দিষ্ট ভূমিকা পালন করে, এবং যে কোনও লিঙ্কে দুর্বলতা — একটি জীর্ণ সীল, একটি আন্ডারসাইজড ভালভ, একটি দূষিত জলাধার — সমগ্র সিস্টেম জুড়ে কর্মক্ষমতা হ্রাস করে৷

জলাধার

জলাধারটি কার্যকরী তরল সঞ্চয় করে এবং তরল পুনঃসঞ্চালনের আগে বায়ু বুদবুদ এবং তাপকে বিলুপ্ত করতে দেয়। পর্যাপ্ত থাকার সময় দেওয়ার জন্য শিল্প জলাধারগুলি পাম্পের প্রতি মিনিটের প্রবাহের হারের প্রায় 2-3 গুণ মাপ করা হয়। একটি 50 L/min পাম্প সাধারণত 100-150 L জলাধারের সাথে জোড়া দেয়। জলাধারটিতে শ্বাস-প্রশ্বাসের ফিল্টার, একটি লেভেল সাইট গ্লাস, ড্রেন প্লাগ এবং প্রায়শই একটি তাপমাত্রা পরিমাপক যন্ত্র রয়েছে - এটি সার্কিটের স্বাস্থ্য-মনিটরিং হাব তৈরি করে।

হাইড্রোলিক পাম্প

পাম্প সরাসরি চাপ তৈরি করে না; এটি প্রবাহ সৃষ্টি করে। চাপ শুধুমাত্র তখনই বিকশিত হয় যখন সেই প্রবাহ প্রতিরোধের সাথে মিলিত হয় — একটি লোড, একটি ভালভ বা একটি অবরুদ্ধ পথ। তিনটি পাম্পের ধরন শিল্প এবং মোবাইল অ্যাপ্লিকেশনগুলিকে প্রাধান্য দেয়:

• গিয়ার পাম্প — সহজ, কম খরচে, প্রায় 250 বার পর্যন্ত চাপের জন্য উপযুক্ত। শুধুমাত্র স্থায়ী স্থানচ্যুতি।
• ভ্যান পাম্প — গিয়ার পাম্পের চেয়ে শান্ত, মোটামুটি 175 বার পর্যন্ত মাঝারি চাপ, ভাল ভলিউমেট্রিক দক্ষতা।
• পিস্টন পাম্প — সর্বোচ্চ দক্ষতা, 350-700 বার সক্ষম, পরিবর্তনশীল স্থানচ্যুতি সম্ভব, শিল্প এবং মোবাইল ব্যবহারের দাবির জন্য পছন্দ।

পরিবর্তনশীল-স্থানচ্যুতি পিস্টন পাম্পগুলি একটি হাইড্রোলিক পাওয়ার ইউনিটে বিশেষভাবে মূল্যবান কারণ চাহিদা কমে গেলে তারা স্বয়ংক্রিয়ভাবে আউটপুট হ্রাস করে, আংশিক-লোড চক্রের সময় শক্তি খরচ এবং তাপ উত্পাদন হ্রাস করে।

কন্ট্রোল ভালভ

ভালভ হল একটি জলবাহী সার্কিটের স্নায়ুতন্ত্র। দিকনির্দেশক নিয়ন্ত্রণ ভালভ (DCVs) রুট প্রবাহ যে কোন actuator এর প্রয়োজন. প্রেশার রিলিফ ভালভ (PRVs) ক্যাপ ম্যাক্সিমাম সিস্টেম প্রেসার - সাধারণত পিক অপারেটিং চাপের উপরে 10-15% সেট করে - উপাদানগুলিকে ওভারলোড থেকে রক্ষা করতে। ফ্লো কন্ট্রোল ভালভ মিটার যে হারে তরল একটি অ্যাকুয়েটরে প্রবেশ করে বা প্রস্থান করে, সরাসরি অ্যাকুয়েটরের গতি নিয়ন্ত্রণ করে। চেক ভালভ ব্যাকফ্লো প্রতিরোধ. আনুপাতিক এবং সার্ভো ভালভগুলি সূক্ষ্ম ইলেকট্রনিক নিয়ন্ত্রণ যোগ করে, যা ক্লোজড-লুপ পজিশন বা ফোর্স রেগুলেশন সক্ষম করে এবং সঠিক প্রয়োগে 0.01 মিমি থেকে ভাল অবস্থানের পুনরাবৃত্তিযোগ্যতা সহ।

অ্যাকচুয়েটর

অ্যাকচুয়েটররা জলবাহী শক্তিকে যান্ত্রিক কাজে রূপান্তর করে। রৈখিক সিলিন্ডার ধাক্কা বা টান বল উত্পাদন করে; ঘূর্ণমান জলবাহী মোটর টর্ক এবং ঘূর্ণন উত্পাদন. সিলিন্ডারের আউটপুট বলকে F = P × A হিসাবে গণনা করা হয়, তাই 200 বার (20 MPa) এ চালিত একটি 100 মিমি বোরের সিলিন্ডার (ক্ষেত্রফল ≈ 78.5 সেমি²) বিকশিত হয় আনুমানিক 157,000 N — বা 16 টন — পুশ ফোর্স . সমতুল্য আকারের একটি বৈদ্যুতিক সার্ভো মোটর থেকে শক্তির এই স্তরের জন্য একটি মোটর কয়েকগুণ বড় এবং ভারী প্রয়োজন হবে।

ফিল্টার এবং তরল কন্ডিশনার

দূষণ হল হাইড্রোলিক কম্পোনেন্টের ব্যর্থতার একক বৃহত্তম কারণ — তরল পাওয়ার ইন্ডাস্ট্রি ডেটা অনুসারে সমস্ত অকাল ব্যর্থতার আনুমানিক 70-80% জন্য দায়ী। রিটার্ন-লাইন ফিল্টার, সাকশন স্ট্রেইনার এবং অফ-লাইন কিডনি-লুপ ফিল্টার সিস্টেম পরিচ্ছন্নতার মাত্রা বজায় রাখে। সার্ভো ভালভ অ্যাপ্লিকেশনের জন্য সাধারণত আইএসও পরিচ্ছন্নতা শ্রেণী 16/14/11 বা তার চেয়ে ভালো প্রয়োজন হয়, যার মানে তরল প্রতি মিলিলিটারে 4 µm এর চেয়ে কম 1,300 কণা।

একটি হাইড্রোলিক পাওয়ার ইউনিট কি এবং কেন এটি গুরুত্বপূর্ণ

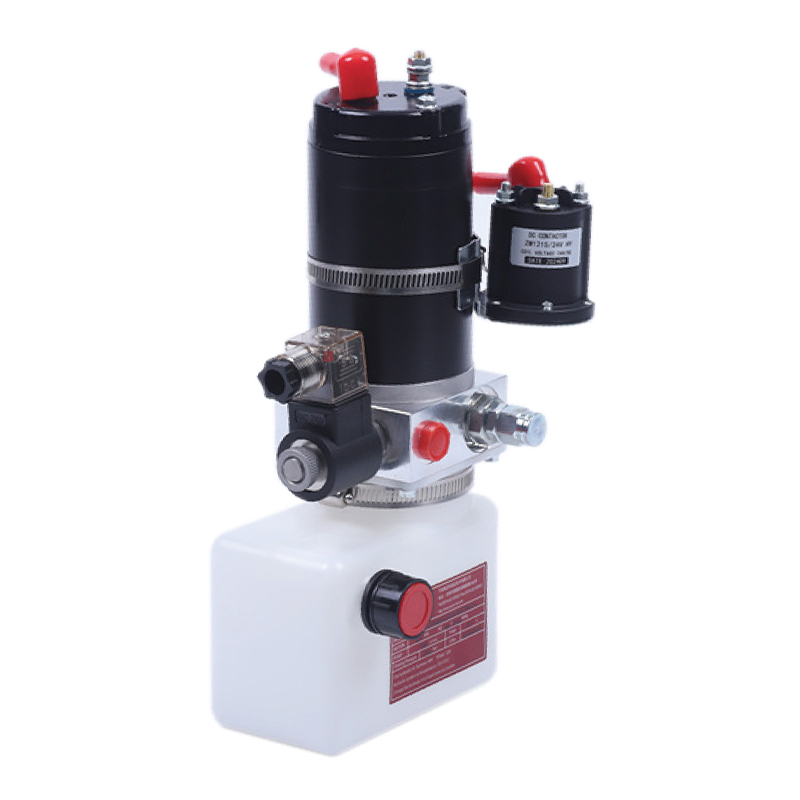

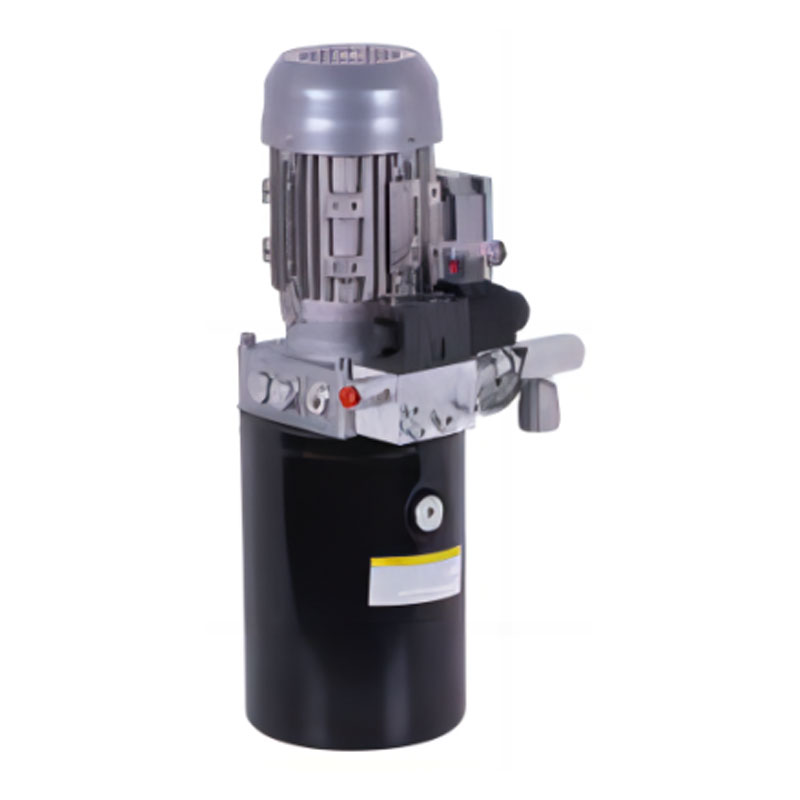

A হাইড্রোলিক পাওয়ার ইউনিট (HPU) — কখনও কখনও হাইড্রোলিক পাওয়ার প্যাক বলা হয় — একটি স্বয়ংসম্পূর্ণ সমাবেশ যা জলাধার, পাম্প, প্রাইম মুভার (বৈদ্যুতিক মোটর বা দহন ইঞ্জিন), চাপ রিলিফ ভালভ, ফিল্টার, হিট এক্সচেঞ্জার এবং যন্ত্রগুলিকে একটি একক প্যাকেজ ইউনিটে একীভূত করে। এই উপাদানগুলিকে একটি মেশিন ফ্রেমে ছড়িয়ে দেওয়ার পরিবর্তে, এইচপিইউ তাদের একটি ইঞ্জিনিয়ারড সিস্টেমে একীভূত করে যা একটি ইউনিট হিসাবে ইনস্টল, রক্ষণাবেক্ষণ এবং অদলবদল করা যায়।

এইচপিইউগুলির পরিসীমা কমপ্যাক্ট বেঞ্চ-টপ ইউনিট যা 1-5 কিলোওয়াট উত্পাদন করে এবং 70-150 বারে কাজ করে এবং মাল্টি-মেগাওয়াট শিল্প শক্তি ইউনিটগুলি 400 বারের উপরে চাপে স্টিল মিল প্রেস চালায়। একটি মিড-রেঞ্জ ইন্ডাস্ট্রিয়াল হাইড্রোলিক পাওয়ার ইউনিট একটি 45 সিসি/রেভ অ্যাক্সিয়াল পিস্টন পাম্প, একটি 200 এল রিজার্ভার, 45-55 ডিগ্রি সেলসিয়াসে তেলের তাপমাত্রা বজায় রাখার জন্য একটি জল-ঠান্ডা হিট এক্সচেঞ্জার এবং একটি 10 µm রিটার্ন-লাইন ফিল্টারের সাথে একটি 30 কিলোওয়াট বৈদ্যুতিক মোটর যুক্ত করতে পারে — সমস্ত বেস-মাউন্টযুক্ত পাউডারযুক্ত পাউডারযুক্ত ফ্রেমে। ট্রে

একটি HPU নির্বাচন করার সময় মূল্যায়ন করার জন্য মূল স্পেসিফিকেশন

এইচপিইউ ডিজাইনে রিডানডেন্সি সম্পর্কে পছন্দও জড়িত। জটিল প্রক্রিয়াগুলি — অফশোর প্ল্যাটফর্ম কন্ট্রোল সিস্টেম, স্টিল মিল রোলিং মিল, এয়ারক্রাফ্ট গ্রাউন্ড সাপোর্ট ইকুইপমেন্ট — প্রায়ই দুটি পাম্প সহ ডুপ্লেক্স হাইড্রোলিক পাওয়ার ইউনিট ব্যবহার করে, যেখানে একটি কাজ করে এবং একটি স্বয়ংক্রিয় সুইচওভারে দাঁড়িয়ে থাকে। এই পরিবেশে ডাউনটাইম খরচ প্রতি ঘণ্টায় হাজার হাজার ডলার ছাড়িয়ে যেতে পারে, যা গুরুত্বপূর্ণ মূলধন খরচেও অপ্রয়োজনীয়তাকে অর্থনৈতিকভাবে যুক্তিযুক্ত করে তোলে।

কিভাবে চাপ তৈরি করে, স্থিতিশীল করে এবং নিয়ন্ত্রণ করা হয়

চাপের গতিশীল আচরণ বোঝা — শুধু স্থির সূত্র নয় — যে কেউ হাইড্রোলিক সিস্টেম ডিজাইন বা সমস্যা সমাধানের জন্য অপরিহার্য। চাপ শুধুমাত্র সুইচ চালু হয় না. এটি পাম্পের ধরন, ভালভের প্রতিক্রিয়ার গতি, লাইনের দৈর্ঘ্য এবং তরল সংকোচনের উপর নির্ভর করে এমন প্যাটার্নগুলিতে উত্থিত হয়, চূড়ায়, দোদুল্যমান এবং স্থিতিশীল হয়।

প্রেসার স্পাইকস এবং ওয়াটার হ্যামার

যখন একটি দিকনির্দেশক ভালভ দ্রুত বন্ধ হয়ে যায়, তখন চলমান তরলের গতিবেগ কোথাও যায় না। ফলাফল হল একটি চাপ ক্ষণস্থায়ী — একটি স্পাইক — যা 5 মিলিসেকেন্ডের মধ্যে স্থির-স্থায়ী অপারেটিং চাপের 2-5 গুণে পৌঁছতে পারে। 200 বারে চলমান একটি সিস্টেম 500 বারের উপরে ক্ষণস্থায়ী শিখর দেখতে পারে। এই স্পাইক পায়ের পাতার মোজাবিশেষ ফিটিং ক্লান্তি, বহুগুণ ব্লক ক্র্যাক, এবং বারবার চক্রের উপর সীল ধ্বংস. ডিজাইনাররা চাপ সঞ্চয়কারী (যা শক্তি স্পাইক শোষণ করে), ধীর-বন্ধ হওয়া ভালভ, বা নিয়ন্ত্রিত খোলার হার সহ পাইলট-চালিত চেক ভালভ দিয়ে তাদের মোকাবেলা করে।

চাপ উপশম ভালভ ভূমিকা

প্রতিটি হাইড্রোলিক সিস্টেমে একটি চাপ রিলিফ ভালভ (PRV) থাকতে হবে যা দুর্বলতম উপাদানের রেট করা চাপের নীচে সেট করা উচিত। যদি কোনো অ্যাকচুয়েটর পাম্প চলতে থাকা অবস্থায় স্ট্রোকের শেষ প্রান্তে পৌঁছায়, অন্যথায় কিছু ফেটে যাওয়া পর্যন্ত চাপ বাড়বে। PRV খোলে যখন চাপ তার সেট পয়েন্ট অতিক্রম করে, প্রবাহকে বাইপাস করে ট্যাঙ্কে ফিরে যায়। এটি একটি স্বাভাবিক অপারেটিং অবস্থা নয় - একটি PRV যা ক্রমাগত খোলে তা তাপ হিসাবে শক্তি নষ্ট করে এবং একটি সিস্টেম ডিজাইন বা অপারেশনাল সমস্যার সংকেত দেয়। সঠিক নকশা শুধুমাত্র প্রকৃত ওভারলোড ইভেন্টের সময় PRV প্রবাহকে রুট করে, এটি বেশিরভাগ সময় বন্ধ করে রাখে।

Accumulators: জলবাহী শক্তি সঞ্চয়

একটি হাইড্রোলিক অ্যাকিউমুলেটর হল একটি চাপের পাত্র যাতে একটি মূত্রাশয়, পিস্টন বা মধ্যচ্ছদা দ্বারা হাইড্রোলিক তরল থেকে আলাদা করা একটি প্রি-চার্জড গ্যাস (প্রায় সবসময় নাইট্রোজেন) থাকে। যখন সিস্টেমের চাপ গ্যাস প্রি-চার্জের চেয়ে বেশি হয়, তখন তরল গ্যাসকে সংকুচিত করে এবং শক্তি সঞ্চয় করে। যখন চাপ কমে যায় — চাহিদা বৃদ্ধির সময় বা পাম্পের ব্যর্থতার সময় — গ্যাস প্রসারিত হয় এবং তরলকে সার্কিটে ফিরে ঠেলে দেয়। Accumulators তিনটি প্রধান ফাংশন পরিবেশন করে: সর্বোচ্চ চাহিদা পরিপূরক জন্য শক্তি সঞ্চয়, নিরাপদ শাটডাউন কার্যকারিতার জন্য জরুরি চাপ সরবরাহ, এবং স্পন্দন স্যাঁতসেঁতে। 150 বারে প্রি-চার্জ করা একটি 20 L মূত্রাশয় সঞ্চয়কারী সিস্টেমের চাপে 8-12 L-এর একটি সংক্ষিপ্ত প্রবাহ সম্পূরক সরবরাহ করতে পারে — পাম্পের ক্ষতির পরেও একটি নিরাপত্তা-সমালোচনামূলক ভালভ চলাচল সম্পূর্ণ করার জন্য যথেষ্ট।

হাইড্রোলিক তরল: মাধ্যম যা এটি সমস্ত কাজ করে

একটি জলবাহী সিস্টেমের তরল কেবল একটি বল-প্রচারের মাধ্যম নয়। এটি একই সাথে পাম্প, ভালভ এবং অ্যাকচুয়েটরগুলির অভ্যন্তরে প্রতিটি চলমান পৃষ্ঠকে লুব্রিকেট করে, গরম দাগ থেকে তাপ বহন করে, ধাতব পৃষ্ঠগুলিকে ক্ষয় থেকে রক্ষা করে এবং দূষিত কণাগুলিকে স্থগিত করে যতক্ষণ না তারা একটি ফিল্টারে পৌঁছায়। ভুল তরল নির্বাচন করা বা এটিকে ক্ষয় করার অনুমতি দেওয়া প্রায় অন্য যেকোনো একক ফ্যাক্টরের চেয়ে দ্রুত উপাদানগুলিকে ধ্বংস করে।

সান্দ্রতা এবং এর তাপমাত্রা নির্ভরতা

সান্দ্রতা হল সবচেয়ে গুরুত্বপূর্ণ তরল সম্পত্তি। বেশিরভাগ শিল্প হাইড্রোলিক পাওয়ার ইউনিট ISO VG 46 খনিজ তেল নির্দিষ্ট করে — 40°C তাপমাত্রায় 46 সেন্টিস্টোক (cSt) এর সান্দ্রতা গ্রেড। তাপমাত্রা 80 ডিগ্রি সেলসিয়াসে বৃদ্ধি পাওয়ার সাথে সাথে সান্দ্রতা প্রায় 12 সেন্টিগ্রেডে নেমে আসে; 20°C এ এটি 100 cSt বা তার বেশি হতে পারে। ন্যূনতম সান্দ্রতার নিচে অপারেটিং ধাতু থেকে ধাতু যোগাযোগ এবং দ্রুত পরিধান কারণ; সর্বাধিক সান্দ্রতার উপরে কাজ করার ফলে গহ্বর, অলস প্রতিক্রিয়া এবং উচ্চ পাম্প ইনলেট ভ্যাকুয়াম হয়। সর্বাধিক সিস্টেম সর্বোত্তম ভারসাম্যের জন্য পাম্প ইনলেটে 25-54 cSt লক্ষ্য করে।

তরল প্রকার এবং তাদের প্রয়োগ

• খনিজ তেল (ISO VG 32-68) — সবচেয়ে সাধারণ, ভাল তৈলাক্ততা এবং স্থায়িত্ব, খরচ-কার্যকর, আগুন-প্রতিরোধী নয়।
• জল-গ্লাইকল (HF-C) — ফার্নেস এবং ডাই-কাস্টিং মেশিনের কাছাকাছি ব্যবহৃত অগ্নি-প্রতিরোধী, খনিজ তেলের তুলনায় পাম্পের আয়ু 30-40% কমিয়ে দেয়।
• ফসফেট এস্টার (HF-D) - চমৎকার অগ্নি প্রতিরোধের, বিমান এবং বিদ্যুৎ উৎপাদনে ব্যবহৃত; বিশেষ সীল উপকরণ (EPDM, PTFE) এবং ডেডিকেটেড তরল হ্যান্ডলিং প্রয়োজন।
• বায়োডিগ্রেডেবল এস্টার (HETG, HEES) — বনায়ন, সামুদ্রিক, এবং খাদ্য প্রক্রিয়াকরণের মতো পরিবেশগতভাবে সংবেদনশীল এলাকায় ব্যবহৃত হয়; মাটিতে 28 দিনের বেশি বায়োডিগ্রেড হয়; সাধারণত 3-5× খনিজ তেলের দাম।
• উচ্চ জলের উপাদান তরল (HWCF, 95% জল) — খুব কম খরচে এবং অগ্নি-প্রতিরোধী, কিন্তু দুর্বল লুব্রিসিটির জন্য কম্পোনেন্ট ডিরেটিং এবং ঘন ঘন তরল প্রতিস্থাপনের দাবি রাখে।

তরল দূষণ এবং পর্যবেক্ষণ

কণা কাউন্টার, আর্দ্রতা সেন্সর, এবং সান্দ্রতা বিশ্লেষকগুলি এখন কন্ডিশন মনিটরিং প্রোগ্রামের অংশ হিসাবে বৃহত্তর হাইড্রোলিক পাওয়ার ইউনিটগুলিতে নিয়মিতভাবে ইনস্টল করা হয়। রিটার্ন-লাইন তরল স্যাম্পলিং অনলাইন কণা কাউন্টারগুলি বিপর্যয়মূলকভাবে ব্যর্থ হওয়ার কয়েক সপ্তাহ আগে একটি ক্ষয়প্রাপ্ত পাম্প ভারবহন সনাক্ত করতে পারে - জরুরী শাটডাউনের পরিবর্তে পরিকল্পিত রক্ষণাবেক্ষণ উইন্ডোতে অনুবাদ করা। খনিজ তেলে 0.05% এর বেশি জলের উপাদান তরলকে ইমালসিফাই করে, ভারবহন পৃষ্ঠের তেল ফিল্মকে ধ্বংস করে এবং মরিচাকে উৎসাহিত করে। এমনকি 500 পিপিএম (0.05%) জল রোলার বিয়ারিং ক্লান্তি জীবনকে 75% পর্যন্ত কমাতে দেখা গেছে।

হাইড্রোলিক সিস্টেমের ধরন এবং তারা কীভাবে আলাদা

সমস্ত হাইড্রোলিক সিস্টেম একই ভাবে কনফিগার করা হয় না। সার্কিট আর্কিটেকচার নির্ধারণ করে যে কত দক্ষতার সাথে শক্তি ব্যবহার করা হয়, সিস্টেমটি কতটা প্রতিক্রিয়াশীল মনে করে এবং কীভাবে এটি একাধিক অ্যাকচুয়েটর থেকে একযোগে চাহিদাগুলি পরিচালনা করে।

ওপেন-সেন্টার বনাম ক্লোজড-সেন্টার সিস্টেম

একটি ওপেন-সেন্টার সিস্টেমে, তরল ক্রমাগত দিকনির্দেশক ভালভের মাধ্যমে ট্যাঙ্কে সঞ্চালিত হয় যখন কোনও অ্যাকচুয়েটর নড়ছে না। এটি সহজ এবং সস্তা কিন্তু ক্রমাগত শক্তি অপচয় করে। ক্লোজড-সেন্টার সিস্টেমে, পাম্প আউটপুট কোথাও উপযোগী হয় না যখন অ্যাকচুয়েটরগুলি নিষ্ক্রিয় থাকে — তাই পাম্পটিকে অবশ্যই আনলোড করতে হবে, বন্ধ করতে হবে বা সিস্টেমটিকে একটি চাপ-ক্ষতিপূরণযুক্ত পরিবর্তনশীল-স্থানচ্যুতি পাম্পের সাথে লাগানো উচিত যা আউটপুটকে প্রায় শূন্য প্রবাহে হ্রাস করে। আধুনিক শিল্প এইচপিইউ প্রায় একচেটিয়াভাবে পরিবর্তনশীল-স্থানচ্যুতি পাম্প সহ বন্ধ-কেন্দ্র সার্কিট ব্যবহার করে , ফিক্সড-ডিসপ্লেসমেন্ট ওপেন-সেন্টার বিকল্পগুলির তুলনায় 60-85% নিষ্ক্রিয় বিদ্যুতের ব্যবহার হ্রাস করে।

লোড-সেন্সিং সিস্টেম

একটি লোড-সেন্সিং (এলএস) হাইড্রোলিক সিস্টেম ক্রমাগত সর্বোচ্চ চাহিদার অ্যাকচুয়েটর দ্বারা প্রয়োজনীয় চাপের উপর নজর রাখে এবং সেই চাহিদা মেটাতে পাম্পকে পর্যাপ্ত চাপ এবং প্রবাহ প্রদানের জন্য নির্দেশ দেয় এবং একটি ছোট মার্জিন (সাধারণত লোড চাপের উপরে 15-25 বার)। পাম্প কখনই প্রয়োজনের চেয়ে বেশি শক্ত হয় না। লোড-সেন্সিং সিস্টেমগুলি আধুনিক মোবাইল সরঞ্জাম - খননকারী, ক্রেন, কৃষি যন্ত্রপাতি - যেখানে লোড নাটকীয়ভাবে দ্বিতীয় থেকে সেকেন্ডে পরিবর্তিত হয় এবং জ্বালানী দক্ষতা সরাসরি অপারেটিং অর্থনীতিকে প্রভাবিত করে। একটি লোড-সেন্সিং এক্সকাভেটর একই ডিউটি ​​চক্রে একটি সমতুল্য স্থির চাপ মেশিনের তুলনায় 15-25% কম জ্বালানী খরচ করতে পারে।

ইলেক্ট্রো-হাইড্রোলিক সিস্টেম

ইলেক্ট্রো-হাইড্রোলিক সিস্টেমগুলি যান্ত্রিক বা পাইলট-হাইড্রোলিক ভালভ অ্যাকচুয়েশনকে ইলেকট্রনিক সোলেনয়েড, আনুপাতিক ভালভ, বা PLC বা ডেডিকেটেড মোশন কন্ট্রোলার দ্বারা নিয়ন্ত্রিত সার্ভো ভালভ দিয়ে প্রতিস্থাপন করে। এটি প্রোগ্রামেবল ফোর্স এবং পজিশন প্রোফাইল, ডেটা লগিং, ফল্ট ডায়াগনস্টিকস এবং ইন্ডাস্ট্রি অটোমেশন নেটওয়ার্কের সাথে ইন্টিগ্রেশন সক্ষম করে। ইনজেকশন মোল্ডিং মেশিনে, ইলেক্ট্রো-হাইড্রোলিক সার্ভো কন্ট্রোল সেটপয়েন্টের ±1 বারের মধ্যে ইনজেকশন চাপ বজায় রাখে এবং 0.05 মিমি-এর মধ্যে অবস্থান করে — এমন ক্ষমতা যা পণ্যের গুণমান এবং পুনরাবৃত্তিযোগ্যতাকে রূপান্তরিত করে। এই ইনস্টলেশনগুলিতে হাইড্রোলিক পাওয়ার ইউনিট সাধারণত পরিবর্তনশীল-স্পীড ড্রাইভ (VSD) মোটরগুলিকে অন্তর্ভুক্ত করে, যেখানে বৈদ্যুতিক মোটরের গতির ট্র্যাক সরাসরি চাহিদা পূরণ করে, ফিক্সড-স্পিড এইচপিইউ ডিজাইনের তুলনায় শক্তির ব্যবহার 30-50% কমিয়ে দেয়।

বাস্তব-বিশ্বের অ্যাপ্লিকেশন যেখানে হাইড্রোলিক চাপ অপরিহার্য

হাইড্রোলিক চাপ বেশিরভাগ লোকের ধারণার চেয়ে বিস্তৃত শিল্পে প্রদর্শিত হয়। হাইড্রলিক্স যে শক্তির ঘনত্ব এবং নিয়ন্ত্রণযোগ্যতা সরবরাহ করে তা তুলনামূলক খরচ এবং স্কেলে অন্য কোনও প্রযুক্তি দ্বারা প্রতিলিপি করা হয় না।

• নির্মাণ এবং মাটি সরানো — একটি 20-টন খননকারী 150 kN খনন বল প্রয়োগ করতে 350 বারে হাইড্রোলিক চাপ ব্যবহার করে। পুরো বুম, আর্ম, বালতি এবং সুইং ফাংশন সেটটি মেশিন চ্যাসিসে একত্রিত একটি একক হাইড্রোলিক পাওয়ার ইউনিট দ্বারা চালিত হয়।
• শিল্প চাপ এবং গঠন — হাইড্রোলিক ধাতু গঠনের প্রেসগুলি 100 থেকে 80,000 টন শক্তির মধ্যে কাজ করে। একটি 5,000-টন ফোরজিং প্রেস সমান আকারের অন্য কোনো প্রযুক্তির সাথে শারীরিকভাবে অসম্ভব।
• উপকূলীয় তেল এবং গ্যাস — সাবসি হাইড্রোলিক কন্ট্রোল সিস্টেমগুলি 3,000 মিটারের বেশি জলের গভীরতায় ব্লোআউট প্রতিরোধক এবং ক্রিসমাস ট্রি ভালভকে সক্রিয় করতে 690 বার পর্যন্ত কাজ করে৷ সারফেস এইচপিইউ সম্পূর্ণ অপ্রয়োজনীয়তা এবং ক্রমাগত পর্যবেক্ষণের সাথে ইঞ্জিনিয়ারড।
• বিমান চলাচল এবং মহাকাশ — বাণিজ্যিক বিমানের হাইড্রোলিক সিস্টেমগুলি সাধারণত 207 বার (3,000 psi) এ কাজ করে, পরবর্তী প্রজন্মের বিমান পাইপ এবং অ্যাকচুয়েটর ওজন কমাতে 345 বার (5,000 psi) এ চলে। ফ্লাইট কন্ট্রোল সারফেস, ল্যান্ডিং গিয়ার এবং ব্রেক সবই হাইড্রোলিক চাপের উপর নির্ভর করে।
• ইস্পাত এবং ধাতু প্রক্রিয়াকরণ — রোলিং মিলগুলি 10 µm এর মধ্যে রোল গ্যাপ বজায় রাখতে হাইড্রোলিক গ্যাপ কন্ট্রোল (HGC) ব্যবহার করে, সরাসরি স্ট্রিপের বেধ নিয়ন্ত্রণ করে। রোলিং মিলগুলির জন্য HPU গুলি 250-350 বারে 1,000-5,000 L/min প্রদান করতে পারে।
• সামুদ্রিক এবং জাহাজ নির্মাণ — বড় জাহাজে স্টিয়ারিং গিয়ার সিস্টেমগুলি শত শত টন ওজনের রডারগুলি চালু করতে হাইড্রোলিক রাম ব্যবহার করে। কার্গো জাহাজের হ্যাচ কভার এবং ক্রেন সিস্টেমগুলি সম্পূর্ণরূপে জলবাহী চালিত।
• ইনজেকশন ছাঁচনির্মাণ — বড় ইনজেকশন ছাঁচনির্মাণ মেশিনে হাইড্রোলিক ক্ল্যাম্পিং ফোর্স 5,000 টন বা তার বেশি পৌঁছায়, 2,000 বার পর্যন্ত গলিত প্লাস্টিকের ইনজেকশন চাপের বিপরীতে ছাঁচের অর্ধেক বন্ধ থাকে।

সাধারণ হাইড্রোলিক চাপের সমস্যা এবং তাদের মূল কারণ

যখন একটি হাইড্রোলিক সিস্টেম কম পারফর্ম করে বা ব্যর্থ হয়, তখন উপসর্গগুলি প্রায়শই পৃষ্ঠে একই রকম দেখায় — ধীর অ্যাকচুয়েটর, অনিয়মিত নড়াচড়া, অত্যধিক শব্দ, অতিরিক্ত গরম — তবে মূল কারণগুলি আলাদা। ভুল নির্ণয়ের ফলে ব্যয়বহুল উপাদান প্রতিস্থাপন করা হয় যা প্রকৃত সমস্যা নয়।

নিম্ন বা অস্থির চাপ

সম্ভাব্য কারণগুলির মধ্যে রয়েছে উচ্চ অভ্যন্তরীণ ফুটো সহ একটি জীর্ণ পাম্প (ভলিউম্যাট্রিক দক্ষতা পরীক্ষা করুন — পিস্টন পাম্পে 85% এর নীচে যে কোনও কিছু পরিধানের ইঙ্গিত দেয়), একটি চাপ রিলিফ ভালভ সেট খুব কম বা আংশিকভাবে খোলা আটকে থাকা, অভ্যন্তরীণ ভালভ স্পুল পরিধান যা ক্রস-পোর্ট লিকেজ হতে দেয়, বা সিলিন্ডার সিল ব্যর্থতা পিস্টন থেকে সাইড-প্রেসের সাইড-প্রেস থেকে তরল বাইপাস করে। সার্কিটের প্রতিটি পর্যায়ে একটি পদ্ধতিগত চাপ পরীক্ষা — পাম্প আউটলেট, পোস্ট-ভালভ, অ্যাকচুয়েটরে — দ্রুত ত্রুটি বিচ্ছিন্ন করে।

অতিরিক্ত তাপ

65-70 ডিগ্রি সেলসিয়াসের উপরে হাইড্রোলিক তরল দ্রুত হ্রাস পায়। প্রতি 10°C 60°C এর উপরে উঠলে তরলের জীবন অর্ধেক হয়ে যায়। তাপ উত্পাদন সবসময় একটি সীমাবদ্ধতা জুড়ে চাপ কমে যাওয়ার কারণে হয় — একটি আংশিকভাবে বন্ধ ভালভ, একটি আটকে থাকা ফিল্টার, একটি আন্ডারসাইজড লাইন, বা একটি রিলিফ ভালভ যা প্রায়ই খোলে। যদি তাপ এক্সচেঞ্জার ক্ষমতায় অবিচ্ছিন্নভাবে চলতে থাকে, তবে সিস্টেমের একটি মৌলিক শক্তি দক্ষতার সমস্যা রয়েছে , নিছক শীতল সমস্যা নয়। পরিবর্তনশীল-স্থানচ্যুতি পাম্প, লোড-সেন্সিং কন্ট্রোল, এবং সঠিকভাবে আকারের লাইনগুলি মূল কারণকে সম্বোধন করে; একটি বড় কুলার যোগ করা শুধুমাত্র উপসর্গ চিকিত্সা.

গহ্বর এবং বায়ুচলাচল

ক্যাভিটেশন ঘটে যখন স্থানীয় তরল চাপ তার বাষ্পের চাপের নিচে নেমে যায়, বাষ্পের বুদবুদ তৈরি করে যা চাপ পুনরুদ্ধার করার সময় হিংস্রভাবে বিস্ফোরিত হয় — একটি টিনের ক্যানে নুড়ির মতো শব্দ তৈরি করে এবং প্রতি ঘন্টায় কয়েক মাইক্রন হারে ধাতব পৃষ্ঠতল ক্ষয় করে। বায়ুচলাচল জলাধার ফেনা থেকে বায়ু বুদবুদ প্রবর্তন করে, একটি লিকিং সাকশন লাইন জয়েন্ট, বা কম তরল স্তর। উভয় অবস্থাই পাম্পকে দ্রুত ধ্বংস করে এবং স্পঞ্জি, অপ্রত্যাশিত অ্যাকচুয়েটর আচরণের কারণ হয়। 0.3 বার (225 mmHg) এর উপরে পাম্প ইনলেট ভ্যাকুয়াম প্রাথমিক গহ্বরের ঝুঁকির একটি নির্ভরযোগ্য প্রাথমিক সতর্কতা নির্দেশক।

বাহ্যিক ফুটো

সিলিন্ডার রড সিল, পায়ের পাতার মোজাবিশেষ ফিটিং, এবং ভালভ বডি ফেস এ সীল ব্যর্থতা সবচেয়ে দৃশ্যমান জলবাহী সমস্যা। এমনকি একটি ছোট বাহ্যিক ফুটো - প্রতি সেকেন্ডে 1 ড্রপ - প্রতিদিন প্রায় 2-3 লিটার এবং প্রতি বছর 700 লিটারের বেশি। তরল খরচের বাইরে, বাহ্যিক ফুটো আগুনের ঝুঁকি তৈরি করে (উষ্ণ পৃষ্ঠে পরমাণুযুক্ত তেল খনিজ তেলের জন্য প্রায় 150 ডিগ্রি সেলসিয়াসে জ্বলে), পরিবেশ দূষণ এবং স্লিপ বিপদ। বেশীরভাগ সীল ব্যর্থতা অত্যধিক চাপ ট্রানজিয়েন্ট, দূষিত তরল আক্রমণকারী সীল ইলাস্টোমার, বা তরল প্রকারের জন্য ভুল সীল উপাদান নির্বাচনের জন্য ফিরে আসে।

আধুনিক হাইড্রোলিক পাওয়ার ইউনিটগুলিতে শক্তি দক্ষতা

বৈদ্যুতিক ড্রাইভের তুলনায় দুর্বল শক্তি দক্ষতার জন্য হাইড্রলিক্স ঐতিহাসিকভাবে সমালোচিত হয়েছে। এই সমালোচনা ফিক্সড-ডিসপ্লেসমেন্ট, ফিক্সড-স্পিড সিস্টেমের জন্য বৈধ ছিল যেখানে চাহিদা নির্বিশেষে পাম্প সম্পূর্ণ ক্ষমতায় চলে। আধুনিক হাইড্রোলিক পাওয়ার ইউনিট ডিজাইনগুলি পরিবর্তনশীল-স্থানচ্যুতি পাম্প, পরিবর্তনশীল-স্পীড ড্রাইভ মোটর, লোড-সেন্সিং কন্ট্রোল এবং রিজেনারেটিভ সার্কিটের মাধ্যমে এই ব্যবধানটি যথেষ্ট পরিমাণে বন্ধ করেছে।

একটি সার্ভো-নিয়ন্ত্রিত ভেরিয়েবল-স্পিড হাইড্রোলিক ড্রাইভ - একটি সার্ভো মোটরকে একটি ফিক্সড-ডিসপ্লেসমেন্ট পাম্পের সাথে একত্রিত করে - অনেক ডিউটি ​​চক্রে একটি সরাসরি বৈদ্যুতিক ড্রাইভের শক্তি দক্ষতার সাথে মেলে এবং হাইড্রলিক্সের শক্তির ঘনত্ব, সম্মতি এবং ওভারলোড সহনশীলতা বজায় রাখে। ইনজেকশন ছাঁচনির্মাণে, VSD-HPU রেট্রোফিট প্রকল্পগুলি ধারাবাহিকভাবে 40-60% শক্তি সঞ্চয় দেখায় বনাম লিগ্যাসি ফিক্সড-স্পিড HPU ইনস্টলেশন, 18-36 মাসের পেব্যাক পিরিয়ড সহ।

পুনরুত্পাদনশীল হাইড্রোলিক সার্কিটগুলি সিলিন্ডার প্রত্যাহারের সময় শক্তি পুনরুদ্ধার করে — বিশেষ করে উল্লম্ব প্রেস অ্যাপ্লিকেশনগুলিতে মূল্যবান যেখানে একটি ভারী রাম মাধ্যাকর্ষণ অধীনে নেমে আসে। পাম্প শ্যাফ্টের সাথে সংযুক্ত একটি হাইড্রোলিক মোটরের মাধ্যমে রিটার্ন প্রবাহকে রুট করার মাধ্যমে, সিস্টেমগুলি সম্ভাব্য শক্তির 20-40% পুনরুদ্ধার করে যা একটি প্রচলিত সার্কিট কেবল তাপ হিসাবে একটি রিলিফ ভালভ জুড়ে ফেলে দেয়।

জলবাহী সঞ্চয়কারীও একটি দক্ষতার ভূমিকা পালন করে: কম-চাহিদার সময়কালে শক্তি সঞ্চয় করে এবং সর্বোচ্চ চাহিদার সময় এটি ছেড়ে দেওয়ার মাধ্যমে, একটি সঠিক আকারের সঞ্চয়কারী একটি ছোট, আরও দক্ষ HPU একই পিক লোড পরিবেশন করতে দেয় — মূলধন খরচ এবং চলমান শক্তি খরচ একই সাথে হ্রাস করে।

রক্ষণাবেক্ষণের অনুশীলন যা হাইড্রোলিক সিস্টেমের জীবনকে প্রসারিত করে

একটি ভাল রক্ষণাবেক্ষণ করা হাইড্রোলিক সিস্টেম নিয়মিতভাবে 20-30 বছরের উত্পাদনশীল জীবন অর্জন করে। অবহেলিত সিস্টেমগুলি অকালে ব্যর্থ হয়, প্রায়শই ব্যয়বহুল সমান্তরাল ক্ষতির সাথে - একটি ক্যাভিটেটিং পাম্প যা একই ব্যর্থতার ঘটনায় ডাউনস্ট্রিম ভালভগুলিকে ধ্বংস করে, বা একটি দূষিত সার্ভো ভালভ যা তার নিজস্ব বোর স্কোর করে এবং পরবর্তী উপাদানগুলিতে ঘষিয়া তুলিয়া ফেলিতে সক্ষম হয়।

1. প্রতি 500-1,000 অপারেটিং ঘন্টায় তরল নমুনা এবং বিশ্লেষণ — কণা গণনা, জলের পরিমাণ, সান্দ্রতা, অ্যাসিড সংখ্যা, এবং পরিধান ধাতব ঘনত্ব সমস্যাগুলি ব্যর্থ হওয়ার আগে সম্পূর্ণ অবস্থার গল্প বলে।
2. ডিফারেনশিয়াল চাপ সূচকে ফিল্টার উপাদান প্রতিস্থাপন, শুধুমাত্র একটি ক্যালেন্ডার সময়সূচীতে নয় - একটি হালকা লোড সিস্টেম পরিবর্তনের মধ্যে 2,000 ঘন্টা চলতে পারে; একটি ভারী লোড সিস্টেম 500 ঘন্টা পরিবর্তন প্রয়োজন হতে পারে.
3. জলাধার inspection and cleaning at every major fluid change — স্লাজ এবং বার্নিশ জলাধারের দেয়ালে এবং ড্রেন প্লাগগুলিতে জমা হয়, কণাগুলিকে তাজা তরলে ছেড়ে দেয়।
4. প্রতি 6 মাসে পায়ের পাতার মোজাবিশেষ পরিদর্শন — জলবাহী পায়ের পাতার মোজাবিশেষ অবস্থা চেহারা নির্বিশেষে একটি সীমাবদ্ধ ক্লান্তি জীবন আছে. বেশিরভাগ নির্মাতারা উত্পাদনের তারিখ থেকে সর্বোচ্চ 6 বছর বা পরিষেবাতে 4 বছর, যেটি প্রথমে আসে তা সুপারিশ করে।
5. বার্ষিক চাপ ত্রাণ ভালভ পরীক্ষা — PRVগুলি প্রবাহিত হতে পারে, লেগে থাকতে পারে বা বকবক করতে পারে। একটি PRV যেটি সেট পয়েন্টের নিচে 20 বার খোলে শক্তির অপচয় এবং সিস্টেমের কর্মক্ষমতা সীমিত করে; যেটি বন্ধ থাকে তা অ্যাকচুয়েটর স্টলের সময় সিস্টেমের অতিরিক্ত চাপের অনুমতি দেয়।
6. অপারেশন চলাকালীন থার্মাল ইমেজিং — ইনফ্রারেড ক্যামেরাগুলি আংশিকভাবে অবরুদ্ধ ভালভ, উচ্চ-প্রতিরোধী ফিটিং, বা হিট এক্সচেঞ্জারের ফাউলিংয়ে হট স্পটগুলিকে দ্রুত সনাক্ত করে যে তাপমাত্রা পরিমাপক একা স্থানীয়করণ করতে পারে না।

একটি হাইড্রোলিক পাওয়ার ইউনিটে সক্রিয় রক্ষণাবেক্ষণ প্রায় সবসময় প্রতিক্রিয়াশীল মেরামতের চেয়ে সস্তা। একটি 200 কিলোওয়াট এইচপিইউতে একটি পাম্প প্রতিস্থাপনের জন্য অংশ এবং শ্রমের জন্য £8,000-15,000 খরচ হতে পারে। অপরিকল্পিত ডাউনটাইমের সময় হারিয়ে যাওয়া উৎপাদন যন্ত্রাংশ এবং প্রকৌশলীদের জন্য অপেক্ষা করার সময় সাধারণত ক্রমাগত-প্রক্রিয়া শিল্পে প্রতিদিন £50,000 ছাড়িয়ে যায় - এমনকি আক্রমণাত্মক প্রতিরোধমূলক রক্ষণাবেক্ষণ প্রোগ্রামগুলিকে অত্যন্ত সাশ্রয়ী করে তোলে৷
