কিভাবে একটি জলবাহী শক্তি ইউনিট আকার?

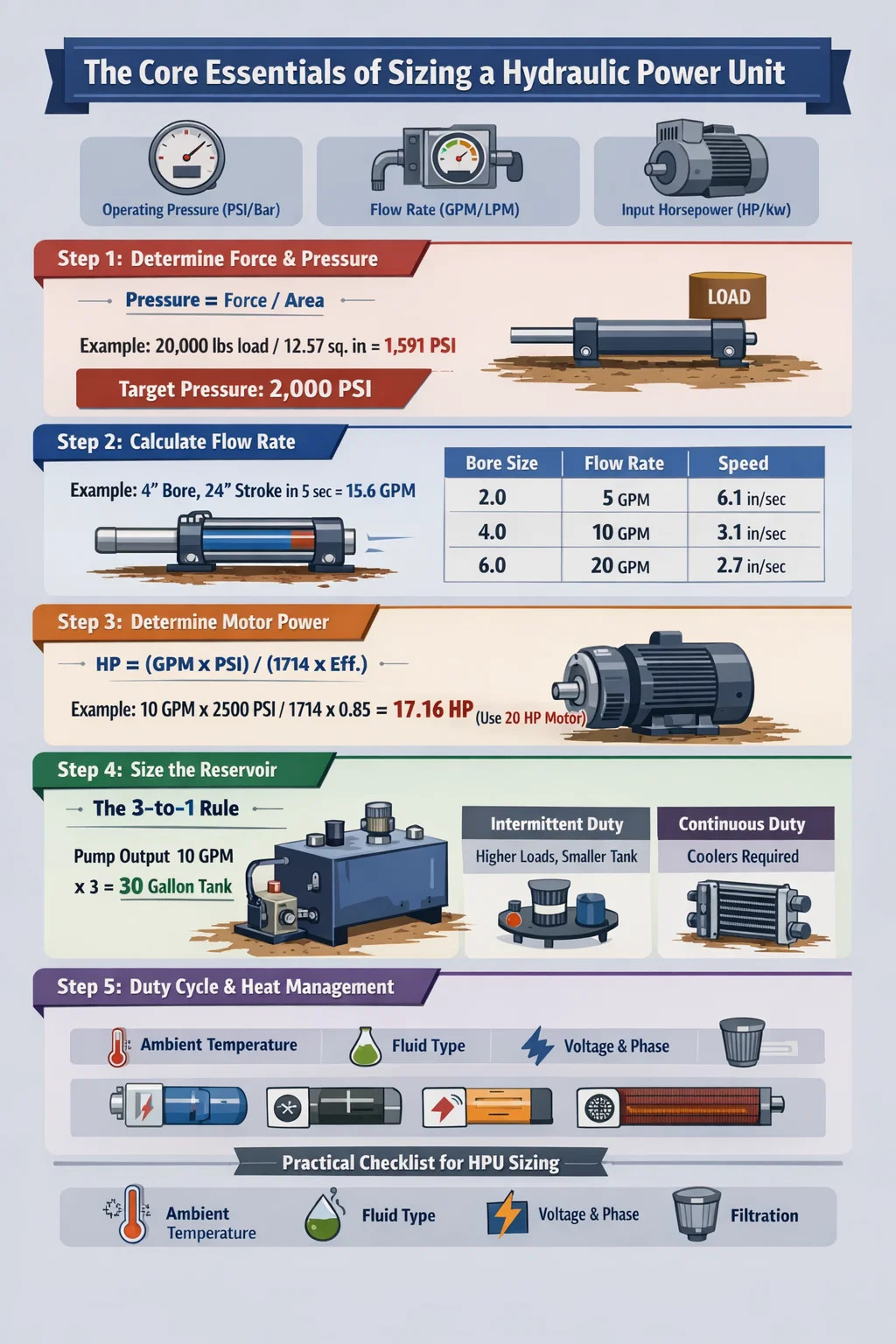

হাইড্রোলিক পাওয়ার ইউনিটের আকার দেওয়ার মূল প্রয়োজনীয়তা

সঠিকভাবে আকার a জলবাহী শক্তি ইউনিট (HPU), আপনাকে অবশ্যই প্রথমে আপনার অ্যাপ্লিকেশনের যান্ত্রিক আউটপুট প্রয়োজনীয়তাগুলি সংজ্ঞায়িত করতে হবে। প্রক্রিয়া একটি জেনেরিক মোটর বাছাই সম্পর্কে নয়; এটি প্রয়োজনীয় বল, অপারেশনের গতি এবং ফলস্বরূপ প্রবাহ এবং চাপের চাহিদা নির্ধারণের একটি সুনির্দিষ্ট ক্রম। মৌলিক উত্তর তিনটি প্রাথমিক গণনার মধ্যে রয়েছে: অপারেটিং চাপ (PSI/বার) , প্রবাহ হার (GPM/LPM) , এবং ইনপুট হর্সপাওয়ার (HP/kW) .

একটি অমিল জলবাহী শক্তি ইউনিট হয় চরম শক্তির অপচয় এবং তাপ উৎপাদন (যদি বড় আকারের হয়) বা যান্ত্রিক কাজটি সম্পূর্ণ করতে ব্যর্থ হয় (যদি ছোট হয়)। লক্ষ্য হল হাইড্রোলিক পাম্পের কর্মক্ষমতা, জলাধারের ক্ষমতা এবং বৈদ্যুতিক মোটর বা ইঞ্জিনের শক্তির ভারসাম্য বজায় রাখা।

ধাপ 1: বল এবং চাপের প্রয়োজনীয়তা নির্ধারণ করা

দ্বারা উত্পন্ন চাপ জলবাহী শক্তি ইউনিট লোড প্রতিরোধের একটি সরাসরি ফলাফল. আপনি নির্বিচারে চাপ নির্বাচন করবেন না; আপনি আপনার অ্যাকচুয়েটর (সিলিন্ডার বা মোটর) এর পৃষ্ঠের ক্ষেত্রফলের উপর ভিত্তি করে এটি গণনা করেন।

সিলিন্ডার ফোর্স সূত্র

প্রয়োজনীয় চাপ গণনা করতে, সূত্রটি ব্যবহার করুন: চাপ = বল/ক্ষেত্র . উদাহরণস্বরূপ, যদি আপনি একটি ধাক্কা একটি জলবাহী সিলিন্ডার প্রয়োজন 20,000-পাউন্ড লোড এবং আপনি a এর সাথে একটি সিলিন্ডার ব্যবহার করছেন 4-ইঞ্চি বোর (ক্ষেত্রফল = 12.57 বর্গ ইঞ্চি), প্রয়োজনীয় চাপ প্রায় 1,591 পিএসআই . আপনি সাধারণত একটি যোগ করা উচিত 10-20% নিরাপত্তা মার্জিন ঘর্ষণ এবং লাইন ক্ষতির জন্য অ্যাকাউন্ট, যার অর্থ আপনার জলবাহী শক্তি ইউনিট অন্তত সক্ষম হতে হবে 2,000 পিএসআই .

• সিস্টেম সম্মুখীন হবে সর্বোচ্চ লোড সনাক্ত করুন.
• হাইড্রোলিক সিলিন্ডারের বোরের আকার নির্ধারণ করুন।
• "ব্রেকঅ্যাওয়ে" বলের জন্য হিসাব করুন, যা প্রায়ই চলমান শক্তির চেয়ে বেশি।

ধাপ 2: কাঙ্ক্ষিত গতির জন্য প্রবাহ হার গণনা করা

ফ্লো রেট, গ্যালন পার মিনিট (GPM) বা লিটার পার মিনিট (LPM) এ পরিমাপ করা হয়, আপনার মেশিন কত দ্রুত চলে তা নির্দেশ করে। দ জলবাহী শক্তি ইউনিট একটি নির্দিষ্ট সময়ের মধ্যে এটি প্রসারিত করতে সিলিন্ডারে একটি নির্দিষ্ট পরিমাণ তেল সরাতে হবে।

উদাহরণ: যদি একই 4-ইঞ্চি বোর cylinder আছে একটি 24-ইঞ্চি স্ট্রোক এবং প্রসারিত করা আবশ্যক 5 সেকেন্ড , আপনাকে প্রথমে ভলিউম গণনা করতে হবে। আয়তন মোটামুটি 1.3 গ্যালন . 5 সেকেন্ডে 1.3 গ্যালন সরাতে, জলবাহী শক্তি ইউনিট মোটামুটি সক্ষম একটি পাম্প প্রয়োজন 15.6 জিপিএম .

ধাপ 3: বৈদ্যুতিক মোটর হর্সপাওয়ার গণনা করা

একবার আপনি চাপ এবং প্রবাহ নির্ধারণ করলে, আপনি এর জন্য প্রয়োজনীয় ইনপুট শক্তি গণনা করতে পারেন জলবাহী শক্তি ইউনিট . আদর্শ নিয়ম হল "1500 PSI-এ 1 GPM-এর জন্য 1 HP" নিয়ম, কিন্তু দক্ষতার জন্য আরও সঠিক গণনা করা প্রয়োজন৷

সূত্র ব্যবহার করুন: HP = (GPM × PSI) / (1714 × দক্ষতা) . বেশিরভাগ জলবাহী পাম্পের মধ্যে একটি দক্ষতা রেটিং আছে 0.85 এবং 0.90 . আপনার সিস্টেমের প্রয়োজন হলে 2,500 PSI এ 10 GPM , গণনা হবে (10 × 2500) / (1714 × 0.85), যার ফলে মোটামুটি প্রয়োজন 17.16 HP . এই ক্ষেত্রে, আপনি একটি মান নির্বাচন করবেন 20 HP মোটর আপনার জন্য জলবাহী শক্তি ইউনিট .

ধাপ 4: হাইড্রোলিক জলাধারের আকার (তেল ট্যাঙ্ক)

জলাধার একটি গুরুত্বপূর্ণ উপাদান জলবাহী শক্তি ইউনিট যে প্রায়ই উপেক্ষা করা হয়. তাপ সম্প্রসারণ, শীতলকরণ এবং দূষিত পদার্থের নিষ্পত্তির জন্য এটি যথেষ্ট বড় হতে হবে।

3-থেকে-1 নিয়ম

আদর্শ শিল্প অ্যাপ্লিকেশনে, জলাধার রাখা উচিত পাম্পের জিপিএম আউটপুটের তিনগুণ . যদি আপনার জলবাহী শক্তি ইউনিট একটি ব্যবহার করে 10 জিপিএম পাম্প , ট্যাংক আদর্শভাবে রাখা উচিত 30 গ্যালন তরল এটি নিশ্চিত করে যে তেলটি পাম্পে ফিরে যাওয়ার আগে তাপ নষ্ট করার জন্য "বিশ্রামে" যথেষ্ট সময় ব্যয় করে।

যাইহোক, যদি স্থান সীমিত হয় বা ডিউটি চক্র বিরতিহীন হয়, আপনি একটি ব্যবহার করতে পারেন 1-থেকে-1 বা 2-থেকে-1 অনুপাত , যদি আপনি একটি যোগ করুন তেল কুলার তাপমাত্রা পরিচালনা করতে। অত্যধিক তাপ হাইড্রোলিক সীল এবং তরল দীর্ঘায়ু প্রাথমিক হত্যাকারী।

ধাপ 5: ডিউটি সাইকেল এবং হিট ম্যানেজমেন্ট

আপনার কর্তব্য চক্র জলবাহী শক্তি ইউনিট নাটকীয়ভাবে এর নকশা প্রভাবিত করে। একটি ইউনিট যা প্রতি ঘন্টায় 10 সেকেন্ডের জন্য চলে তার আকার একটি কারখানার মেঝেতে ক্রমাগত চলার চেয়ে আলাদা।

• বিরতিহীন দায়িত্ব: ছোট জলাধার এবং উচ্চ মোটর লোড সহ্য করা যেতে পারে কারণ সিস্টেমটি চক্রের মধ্যে ঠান্ডা হওয়ার সময় আছে।
• ক্রমাগত দায়িত্ব: তাপ এক্সচেঞ্জারগুলির সুনির্দিষ্ট আকারের প্রয়োজন। আপনি গণনা করতে হবে তাপ লোড (প্রায় 20-30% এইচপি ইনপুট) এবং নিশ্চিত করুন জলবাহী শক্তি ইউনিট অতিক্রম না করে যে শক্তি অপচয় করতে পারেন 140°F (60°C) .

HPU সাইজিংয়ের জন্য ব্যবহারিক চেকলিস্ট

ক্রয় বা নির্মাণ চূড়ান্ত করার আগে ক জলবাহী শক্তি ইউনিট , নিম্নলিখিত পরিবেশগত এবং যান্ত্রিক কারণগুলি যাচাই করুন:

1. পরিবেষ্টিত তাপমাত্রা: চরম ঠান্ডা উনান প্রয়োজন; চরম তাপের জন্য বড় কুলার প্রয়োজন।
2. তরল প্রকার: সান্দ্রতা পাম্প দক্ষতা এবং মোটর শুরু টর্ক প্রভাবিত করে।
3. ভোল্টেজ এবং পর্যায়: উপর বৈদ্যুতিক মোটর নিশ্চিত করুন জলবাহী শক্তি ইউনিট আপনার সুবিধার পাওয়ার সাপ্লাইয়ের সাথে মেলে (যেমন, 230V সিঙ্গেল ফেজ বনাম 460V থ্রি ফেজ)।
4. পরিস্রাবণ: সবচেয়ে সংবেদনশীল উপাদানের (সাধারণত ভালভ) উপর ভিত্তি করে আকার ফিল্টার।

কঠোরভাবে এই গণনা পদক্ষেপ অনুসরণ করে, আপনি নিশ্চিত যে আপনার জলবাহী শক্তি ইউনিট অপ্রয়োজনীয় শক্তি খরচ বা যান্ত্রিক ব্যর্থতা ছাড়াই তার সমগ্র জীবনকালের জন্য নির্ভরযোগ্য, দক্ষ পরিষেবা প্রদান করে৷
