হাইড্রোলিক পাওয়ার কি? এটি কিভাবে কাজ করে এবং মূল অ্যাপ্লিকেশন

হাইড্রোলিক পাওয়ার কি - সরাসরি উত্তর

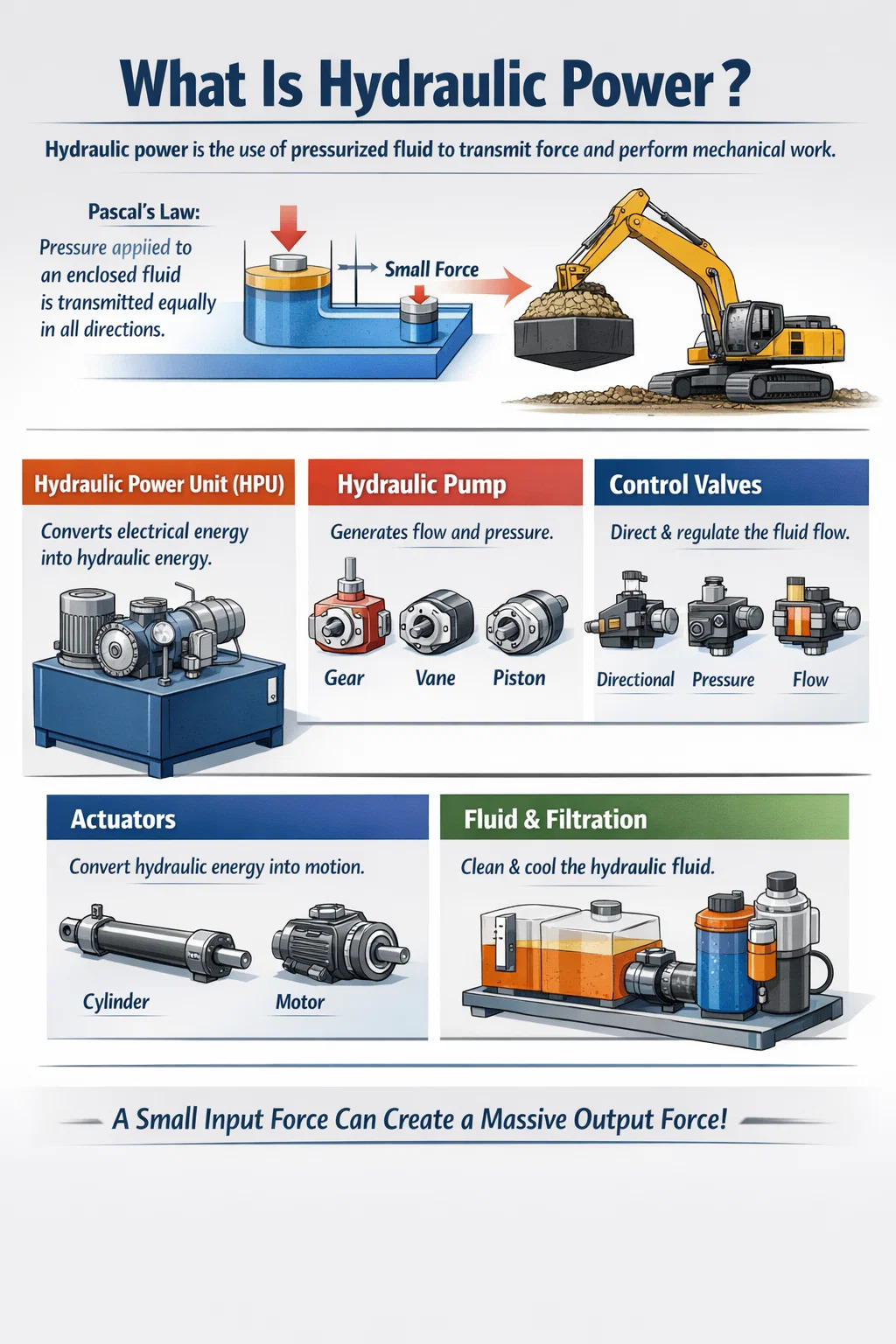

হাইড্রোলিক শক্তি হল চাপযুক্ত তরল - প্রায় সর্বদা তেল-ভিত্তিক - বল প্রেরণ এবং যান্ত্রিক কাজ সম্পাদন করার জন্য। মৌলিক নীতিটি হল প্যাসকেলের আইন: একটি আবদ্ধ তরলের উপর প্রয়োগ করা চাপ সব দিকে সমানভাবে প্রেরণ করা হয়। এর মানে একটি অপেক্ষাকৃত ছোট ইনপুট বল, একটি ছোট পিস্টন এলাকায় কাজ করে, একটি বৃহত্তর পিস্টন এলাকায় একটি বিশাল আউটপুট শক্তিতে পরিবর্ধিত করা যেতে পারে। ব্যবহারিক পরিভাষায়, এই কারণেই একটি কমপ্যাক্ট হাইড্রোলিক সিলিন্ডার একটি 30-টন এক্সকাভেটর বালতি তুলতে পারে, হাজার হাজার কিলোনিউটন সহ একটি প্রেস ক্ল্যাম্প করতে পারে, বা সুনির্দিষ্ট, পুনরাবৃত্তিযোগ্য নির্ভুলতার সাথে একটি জাহাজের স্টিয়ারিং গিয়ার চালাতে পারে।

একটি জলবাহী সিস্টেমে শক্তির উৎস হল জলবাহী শক্তি ইউনিট (HPU) — কখনও কখনও একটি হাইড্রোলিক পাওয়ার প্যাক বা পাওয়ার স্টেশন বলা হয়। এটি তরলকে চাপ দেয় এমন একটি পাম্প চালনা করে বৈদ্যুতিক (বা ডিজেল) শক্তিকে জলবাহী শক্তিতে রূপান্তরিত করে, তারপর সেই চাপকে পায়ের পাতার মোজাবিশেষ, ভালভ এবং সিলিন্ডারের মাধ্যমে যেখানেই কাজ করা দরকার সেখানে বিতরণ করে। একটি সঠিক আকারের HPU ছাড়া, এমনকি সবচেয়ে পরিশীলিত ডাউনস্ট্রিম উপাদানগুলি নির্ভরযোগ্যভাবে কাজ করতে পারে না।

হাইড্রোলিক শক্তি কিলোওয়াট (কিলোওয়াট) বা অশ্বশক্তি (এইচপি) এ পরিমাপ করা হয় এবং সিস্টেমের চাপ বার বা পিএসআই-এ রেট করা হয়। শিল্প জলবাহী সিস্টেম সাধারণত এর মধ্যে কাজ করে 150 বার (2,175 PSI) এবং 350 বার (5,076 PSI) , যদিও মহাকাশ বা সাবসি অ্যাপ্লিকেশনে অতি-উচ্চ-চাপ সিস্টেম 700 বার অতিক্রম করতে পারে। প্রবাহের হার — লিটার প্রতি মিনিটে (এল/মিনিট) বা গ্যালন প্রতি মিনিটে (জিপিএম) পরিমাপ করা হয় — অ্যাকচুয়েটর গতি নির্ধারণ করে, যখন চাপ বল আউটপুট নির্ধারণ করে।

একটি হাইড্রোলিক সিস্টেমের মূল উপাদান

একটি সম্পূর্ণ হাইড্রোলিক সার্কিট বিভিন্ন পরস্পর নির্ভরশীল উপাদানের সমন্বয়ে গঠিত। প্রত্যেকে একটি নির্দিষ্ট ভূমিকা পালন করে; যে কোনো অংশে দুর্বলতা সামগ্রিক সিস্টেমের কর্মক্ষমতা হ্রাস করে।

হাইড্রোলিক পাওয়ার ইউনিট (HPU)

এইচপিইউ হল সিস্টেমের হার্ট। এটিতে সাধারণত একটি বৈদ্যুতিক মোটর বা জ্বলন ইঞ্জিন, একটি হাইড্রোলিক পাম্প, তরল সঞ্চয়ের জন্য একটি জলাধার (ট্যাঙ্ক), একটি হিট এক্সচেঞ্জার বা কুলিং সার্কিট, পরিস্রাবণ সমাবেশ, চাপ ত্রাণ ভালভ এবং অনেক ডিজাইনে একটি সঞ্চয়কারী থাকে। জলাধারের ক্ষমতা কমপ্যাক্ট পাওয়ার প্যাকে কয়েক লিটার থেকে বড় শিল্প স্টেশনগুলিতে কয়েক হাজার লিটার পর্যন্ত। ইন্ডাস্ট্রিয়াল এইচপিইউ-এর জন্য মোটর রেটিং সাধারণত থেকে বিস্তৃত হয় 0.37 কিলোওয়াট থেকে 500 কিলোওয়াটের বেশি আবেদনের চাহিদার উপর নির্ভর করে।

হাইড্রোলিক পাম্প

পাম্প যান্ত্রিক শক্তিকে জলবাহী প্রবাহে রূপান্তরিত করে। শিল্প ব্যবহারে তিনটি প্রভাবশালী পাম্পের ধরন হল গিয়ার পাম্প (সাশ্রয়ী, ~250 বার পর্যন্ত চাপ), ভেন পাম্প (মসৃণ প্রবাহ, 70-175 বার), এবং পিস্টন পাম্প (সর্বোচ্চ চাপ এবং দক্ষতা, 420 বার পর্যন্ত বা তার বেশি)। পরিবর্তনশীল স্থানচ্যুতি পিস্টন পাম্পগুলি বিশেষভাবে মূল্যবান কারণ তারা লোডের চাহিদা মেটাতে প্রবাহের আউটপুট সামঞ্জস্য করে, শক্তি খরচ কমিয়ে দেয় 20-40% স্থির স্থানচ্যুতি বিকল্পগুলির সাথে তুলনা করা হয়।

কন্ট্রোল ভালভ

দিকনির্দেশক নিয়ন্ত্রণ ভালভ সঠিক actuator রুট তরল. চাপ নিয়ন্ত্রণ ভালভ (ত্রাণ, হ্রাস, ক্রম) সার্কিট রক্ষা এবং বল আউটপুট পরিচালনা. প্রবাহ নিয়ন্ত্রণ ভালভ অ্যাকচুয়েটর গতি নিয়ন্ত্রণ করে। আধুনিক সিস্টেমগুলি ক্রমবর্ধমান আনুপাতিক বা সার্ভো ভালভ ব্যবহার করে, যা বন্ধ-লুপ নিয়ন্ত্রণ সক্ষম করতে ইলেকট্রনিক সংকেতগুলিতে সাড়া দেয় — CNC মেশিন, ইনজেকশন ছাঁচনির্মাণ এবং রোবোটিক্সের জন্য অপরিহার্য।

অ্যাকচুয়েটর

অ্যাকচুয়েটররা জলবাহী শক্তিকে যান্ত্রিক কাজে রূপান্তর করে। রৈখিক অ্যাকুয়েটর (সিলিন্ডার) পুশ/টান বল তৈরি করে, যখন হাইড্রোলিক মোটর ঘূর্ণন ঘূর্ণন ঘূর্ণন সঞ্চয় করে। সিলিন্ডার বোরের ব্যাস কমপ্যাক্ট যন্ত্রপাতিতে 20 মিমি থেকে বড় প্রেসের সরঞ্জামে 1,000 মিমি পর্যন্ত। একটি 200 মিমি বোর সহ একটি সিলিন্ডার 300 বারে কাজ করে প্রায় 942 kN (প্রায় 96 মেট্রিক টন) ক্ল্যাম্পিং বা উত্তোলন বল।

তরল এবং পরিস্রাবণ

হাইড্রোলিক তরল একই সাথে চারটি কাজ করে: শক্তি প্রেরণ, অভ্যন্তরীণ উপাদানগুলিকে তৈলাক্তকরণ, তাপ নষ্ট করা এবং সিলিং ক্লিয়ারেন্স। ISO VG 46 খনিজ তেল হল শিল্প যন্ত্রপাতির জন্য সর্বাধিক ব্যবহৃত গ্রেড। হাইড্রোলিক ব্যর্থতার প্রাথমিক কারণ দূষণ - তরল শক্তি শিল্পের গবেষণাগুলি ধারাবাহিকভাবে দেখায় যে 70% এর বেশি হাইড্রোলিক সিস্টেম ব্যর্থতা দূষণ-সম্পর্কিত। লক্ষ্য পরিচ্ছন্নতা সাধারণত সার্ভো সিস্টেমের জন্য ISO 4406 ক্লাস 16/14/11 এবং স্ট্যান্ডার্ড সার্কিটের জন্য 18/16/13।

কিভাবে একটি হাইড্রোলিক পাওয়ার ইউনিট কাজ করে — ধাপে ধাপে

একটি HPU এর অভ্যন্তরীণ ক্রম বোঝা সমস্যা সমাধান এবং সিস্টেম ডিজাইন উভয় ক্ষেত্রেই সাহায্য করে।

1. বৈদ্যুতিক মোটর একটি নির্দিষ্ট বা পরিবর্তনশীল গতিতে হাইড্রোলিক পাম্প শুরু করে এবং চালনা করে।
2. পাম্প একটি স্তন্যপান ছাঁকনি মাধ্যমে জলাধার থেকে তরল টেনে, এটি চাপ, এবং চাপ লাইনে পৌঁছে দেয়.
3. একটি চাপ ত্রাণ ভালভ সর্বোচ্চ সিস্টেম চাপ সেট করে। যদি নিম্নধারার চাহিদা কম হয়, অতিরিক্ত প্রবাহ রিলিফ ভালভের মাধ্যমে ট্যাঙ্কে ফিরে আসে, তাপে রূপান্তরিত হয় - এই কারণেই শক্তির দক্ষতা গুরুত্বপূর্ণ।
4. চাপযুক্ত তরল পায়ের পাতার মোজাবিশেষ বা ইস্পাত পাইপের মাধ্যমে নির্দেশমূলক নিয়ন্ত্রণ ভালভ বহুগুণে ভ্রমণ করে।
5. যখন একটি অপারেটর বা পিএলসি একটি ভালভকে স্থানান্তরিত করার জন্য সংকেত দেয়, তখন তরলটি প্রাসঙ্গিক অ্যাকচুয়েটরের দিকে চলে যায়। অ্যাকচুয়েটর প্রসারিত করে, প্রত্যাহার করে বা নির্দেশ অনুসারে ঘোরায়।
6. অ্যাকচুয়েটর থেকে রিটার্ন ফ্লুইড রিটার্ন ফিল্টারের মাধ্যমে জলাধারে প্রবাহিত হয়, যা উপাদান পরিধান দ্বারা উত্পন্ন কণা অপসারণ করে।
7. একটি হিট এক্সচেঞ্জার বা এয়ার-ব্লাস্ট কুলার প্রস্তাবিত সীমার মধ্যে তেলের তাপমাত্রা বজায় রাখে - সাধারণত 35°C থেকে 60°C - সীল রক্ষা এবং সান্দ্রতা বজায় রাখা.
8. সেন্সর চাপ, তাপমাত্রা, এবং তরল স্তর নিরীক্ষণ, নিয়ন্ত্রণ প্যানেল বা রিয়েল-টাইম তত্ত্বাবধানের জন্য SCADA সিস্টেমে ডেটা খাওয়ানো।

একটি সঞ্চয়কারী - একটি গ্যাস-চার্জড ব্লাডার সহ একটি চাপের জাহাজ - হাইড্রোলিক শক্তি সঞ্চয় করতে এবং এটিকে বিস্ফোরিত-চাহিদার পরিস্থিতিতে ছেড়ে দিতে যোগ করা যেতে পারে, যা HPU-কে একটি ছোট মোটর ব্যবহার করার অনুমতি দেয় যখন এখনও পিক লোডের প্রয়োজনীয়তা পূরণ করে। এই কৌশলটি প্রেস-ব্রেক মেশিন এবং ডাই-কাস্টিং সরঞ্জামগুলিতে সাধারণ।

হাইড্রোলিক পাওয়ার বনাম বৈদ্যুতিক এবং বায়ুসংক্রান্ত শক্তি

প্রকৌশলীরা প্রায়শই একটি নকশা করার আগে হাইড্রোলিক, বৈদ্যুতিক এবং বায়ুসংক্রান্ত সিস্টেমের তুলনা করে। প্রতিটি পদ্ধতির প্রকৃত শক্তি এবং কংক্রিট সীমাবদ্ধতা রয়েছে।

একটি কমপ্যাক্ট আকারে খুব উচ্চ শক্তি প্রয়োজন অ্যাপ্লিকেশনগুলিতে হাইড্রোলিক শক্তি একটি স্পষ্ট সুবিধা রাখে। 500 kN উৎপাদনকারী একটি হাইড্রোলিক সিলিন্ডারের ওজন 30 কেজি হতে পারে; বল-স্ক্রু বৈদ্যুতিক অ্যাকচুয়েটর দিয়ে একই শক্তি অর্জন করতে পাঁচ গুণ ওজনের সিস্টেমের প্রয়োজন হতে পারে। বিপরীতভাবে, যেখানে সাব-মিলিমিটার অবস্থান নির্ভুলতা এবং শূন্য-লিক প্রয়োজনীয়তা প্রাধান্য পায়, সেখানে বৈদ্যুতিক সার্ভো ড্রাইভগুলি মূলত মেশিন টুলস এবং সেমিকন্ডাক্টর সরঞ্জামগুলিতে পুরানো হাইড্রোলিক ডিজাইনগুলিকে প্রতিস্থাপন করেছে।

আধুনিক ইলেক্ট্রো-হাইড্রোলিক সিস্টেমগুলি উভয় জগতকে একত্রিত করে: একটি পরিবর্তনশীল-গতি সার্ভো মোটর হাইড্রোলিক পাম্পকে চালিত করে, যা হাইড্রলিক্সের শক্তির ঘনত্ব বজায় রেখে বৈদ্যুতিক অ্যাকচুয়েশনের কাছে যাওয়ার দক্ষতার সাথে চাহিদার চাপ এবং প্রবাহ সরবরাহ করে। এই সার্ভো-হাইড্রোলিক পাওয়ার ইউনিটগুলি ইনজেকশন ছাঁচনির্মাণ এবং ধাতু গঠনে দ্রুত গ্রহণ করছে।

হাইড্রোলিক পাওয়ারের মূল শিল্প এবং অ্যাপ্লিকেশন

হাইড্রোলিক শক্তি প্রায় প্রতিটি সেক্টরে এমবেড করা হয় যার মধ্যে ভারী লোড চলাচল, গঠন বা বল নিয়ন্ত্রণ জড়িত। গ্লোবাল হাইড্রোলিক সরঞ্জাম বাজার প্রায় মূল্যবান ছিল 2023 সালে USD 40 বিলিয়ন এবং নির্মাণ কার্যকলাপ এবং শিল্প অটোমেশন চাহিদা দ্বারা চালিত, 2030 সাল পর্যন্ত প্রায় 4.5% CAGR-এ বৃদ্ধি পাবে বলে ধারণা করা হচ্ছে।

নির্মাণ এবং মোবাইল সরঞ্জাম

এক্সকাভেটর, বুলডোজার, ক্রেন এবং লোডারগুলি বুম, বাহু এবং বালতি চলাচলের জন্য সম্পূর্ণরূপে জলবাহী শক্তির উপর নির্ভর করে। একটি স্ট্যান্ডার্ড 20-টন খননকারী একটি হাইড্রোলিক পাওয়ার ইউনিট বহন করে যা মোটামুটি সরবরাহ করে 130-180 কিলোওয়াট সিস্টেমের চাপে প্রায় 350 বার। আধুনিক খননকারীদের লোড-সেন্সিং হাইড্রোলিক সিস্টেমগুলি স্বয়ংক্রিয়ভাবে পাম্পের স্থানচ্যুতিকে প্রয়োজনীয় তাত্ক্ষণিক খনন শক্তির সাথে সামঞ্জস্য করে, পুরানো ধ্রুব-চাপ সিস্টেমের তুলনায় 25% পর্যন্ত জ্বালানী খরচ হ্রাস করে।

ধাতু গঠন এবং প্রেস প্রযুক্তি

স্ট্যাম্পিং, ফোরজিং, গভীর অঙ্কন এবং ডাই কাস্টিংয়ের জন্য হাইড্রোলিক প্রেসের জন্য নিয়ন্ত্রিত, খুব উচ্চ ক্ল্যাম্পিং ফোর্স প্রয়োজন যা যান্ত্রিক ড্রাইভের সাথে অর্জন করা কঠিন। বড় ফোরজিং প্রেস এ কাজ করে 50 MN থেকে 750 MN (meganewtons), সমান্তরালভাবে কাজ করা একাধিক HPU দ্বারা চালিত। শীট মেটাল বাঁকানোর জন্য প্রেস ব্রেক মেশিন ±0.01 মিমি র্যাম পজিশনের পুনরাবৃত্তিযোগ্যতা অর্জন করতে সার্ভো-হাইড্রোলিক পাওয়ার ইউনিট ব্যবহার করে — একটি নির্দিষ্টকরণ যা স্থির-প্রবাহ হাইড্রোলিক সার্কিটগুলির সাথে অসম্ভব।

অফশোর এবং মেরিন হাইড্রলিক্স

সাবসি হাইড্রোলিক সিস্টেম ব্লোআউট প্রতিরোধক (BOPs), দূরবর্তীভাবে চালিত যানবাহন (ROVs), এবং অফশোর প্ল্যাটফর্মে নোঙ্গর উইন্ডগ্লাস নিয়ন্ত্রণ করে। 690 বার পর্যন্ত রেট দেওয়া উচ্চ-চাপের হাইড্রোলিক পাওয়ার ইউনিটগুলি গভীর জলের BOP নিয়ন্ত্রণ ব্যবস্থায় ব্যবহৃত হয়। জাহাজের ডেকের সরঞ্জামগুলি — ক্রেন, হ্যাচ কভার, স্টার্ন র‌্যাম্প — কেন্দ্রীভূত হাইড্রোলিক পাওয়ার স্টেশনগুলির উপর নির্ভর করে যা জাহাজ জুড়ে চাপ বিতরণ করে।

শিল্প উত্পাদন

ইনজেকশন ছাঁচনির্মাণ মেশিন, ডাই কাস্টিং মেশিন, রাবার ভালকানাইজেশন প্রেস এবং পেপার মিলের যন্ত্রপাতি সবই ডেডিকেটেড এইচপিইউ ব্যবহার করে। একটি সাধারণ 1,000-টন ইনজেকশন মোল্ডিং মেশিনের জন্য একটি হাইড্রোলিক পাওয়ার ইউনিট প্রয়োজন 55-75 কিলোওয়াট 100-200 এল/মিনিট প্রবাহের হার সহ। এই মেশিনগুলিকে সার্ভো-হাইড্রোলিক এইচপিইউতে স্থানান্তরিত করা সাধারণত প্রতি উত্পাদন চক্রে 30-60% দ্বারা বিদ্যুৎ খরচ হ্রাস করে।

মহাকাশ এবং প্রতিরক্ষা

বিমানের ফ্লাইট কন্ট্রোল সারফেস, ল্যান্ডিং গিয়ার এবং থ্রাস্ট রিভার্সার্স হাইড্রোলিক সিস্টেমের উপর নির্ভর করে 207 বার (3,000 PSI) পুরনো বাণিজ্যিক বিমানে এবং বোয়িং 787 এবং এয়ারবাস এ380-এর মতো নতুন ডিজাইনে 345 বার (5,000 PSI)। উচ্চ চাপে অপারেটিং থেকে ওজন সংরক্ষণ ছোট, হালকা উপাদানের অনুমতি দেয়। সামরিক যানবাহন — ট্যাঙ্ক, হাউইটজার, সাবমেরিন পেরিস্কোপ — একইভাবে কমপ্যাক্ট হাইড্রোলিক পাওয়ার সিস্টেমের উপর নির্ভর করে।

নবায়নযোগ্য শক্তি

উইন্ড টারবাইন পিচ কন্ট্রোল সিস্টেম - যা পাওয়ার ক্যাপচার অপ্টিমাইজ করতে এবং অতিরিক্ত গতি রোধ করতে প্রতিটি ব্লেডকে কোণ করে — হাইড্রোলিক অ্যাকুমুলেটর এবং সিলিন্ডার ব্যবহার করে৷ হাইড্রোলিক পিচ সিস্টেমগুলি সাধারণত গ্রিড ব্যর্থতার সময় নিরাপদে পালকের ব্লেডগুলিতে ব্যাকআপ শক্তি সঞ্চয়স্থান (সঞ্চয়কারীতে) প্রদান করে, একটি সুরক্ষা ফাংশন যা ইলেক্ট্রোহাইড্রোলিক সিস্টেমগুলি এমনকি চরম ঠান্ডা বা তাপেও নির্ভরযোগ্যভাবে পরিচালনা করে।

সঠিক হাইড্রোলিক পাওয়ার ইউনিট নির্বাচন করা

একটি হাইড্রোলিক পাওয়ার ইউনিট বেছে নেওয়ার সাথে একাধিক ইঞ্জিনিয়ারিং এবং অপারেশনাল প্যারামিটারের ভারসাম্য জড়িত। এইচপিইউকে ছোট করার ফলে চক্রের সময় ধীর হয়ে যায়, অতিরিক্ত গরম হয় এবং অকাল পরিধান হয়। ওভারসাইজিং পুঁজি ও শক্তির অপচয় করে।

চাপ এবং প্রবাহের প্রয়োজনীয়তা

অ্যাকচুয়েটর লোড গণনা দিয়ে শুরু করুন। একটি সিলিন্ডারের জন্য: বল (N) = চাপ (Pa) × এলাকা (m²)। আপনার যদি 100 মিমি বোরের সিলিন্ডার থেকে 200 kN প্রয়োজন হয়, তাহলে আপনার কমপক্ষে 255 বার কাজের চাপ প্রয়োজন (একটি নিরাপত্তা মার্জিন সহ)। প্রবাহের হার গতি নির্ধারণ করে: 50 মিমি/সেকেন্ডে প্রসারিত 100 মিমি বোর সহ একটি সিলিন্ডারের প্রায় প্রয়োজন 24 লি/মিনিট . মোটর শক্তি প্রয়োজন P (kW) = [চাপ (বার) × ফ্লো (L/min)] ÷ 600, পাম্পের দক্ষতার জন্য সামঞ্জস্য করা হয়েছে (সাধারণত 85-90%)।

জলাধার মাপ

অঙ্গুষ্ঠের একটি সাধারণ নিয়ম হল জলাধারের আকার করা প্রতি মিনিটে 3-5 বার পাম্প প্রবাহ হার . একটি পাম্প 40 লি/মিনিট ডেলিভারি করে তাই 120-200 লিটার জলাধার প্রয়োজন। এই ভলিউম পাম্প গ্রহণে তরল পুনঃসঞ্চালনের আগে প্রবেশ করা বাতাসকে পালানোর জন্য, তাপকে বিলুপ্ত করার জন্য এবং কণাগুলিকে স্থায়ী হওয়ার জন্য পর্যাপ্ত থাকার সময় প্রদান করে।

স্থির বনাম পরিবর্তনশীল স্থানচ্যুতি

ফিক্সড-ডিসপ্লেসমেন্ট গিয়ার পাম্প এইচপিইউগুলি সবচেয়ে লাভজনক অগ্রগতি কিন্তু চাহিদা নির্বিশেষে ক্রমাগত পূর্ণ প্রবাহ সরবরাহ করে, অতিরিক্ত শক্তিকে তাপে রূপান্তর করে। পরিবর্তনশীল-স্থানচ্যুতি পিস্টন পাম্প এইচপিইউগুলির দাম মোটামুটি 2-3 গুণ বেশি প্রাথমিকভাবে কিন্তু ক্রমাগত উৎপাদন পরিবেশে 18-36 মাসের পেব্যাক সময়সীমা অর্জনের জন্য যথেষ্ট শক্তি খরচ কমাতে পারে। বিরতিহীন-শুল্ক চক্রের জন্য - যেখানে মেশিনটি 50% এর বেশি সময় নিষ্ক্রিয় থাকে - একটি আনলোডিং ভালভ সহ একটি ফিক্সড-পাম্প HPU প্রায়শই ভাল অর্থনৈতিক পছন্দ।

সার্ভো-হাইড্রোলিক পাওয়ার ইউনিট

সার্ভো-হাইড্রোলিক (বা ইলেক্ট্রো-হাইড্রোলিক) পাওয়ার ইউনিটগুলি একটি পরিবর্তনশীল-গতির এসি সার্ভো ড্রাইভকে একটি নির্দিষ্ট-স্থানচ্যুতি পাম্পের সাথে যুক্ত করে। চক্রের প্রতিটি মুহুর্তে প্রয়োজনীয় সঠিক প্রবাহ এবং চাপের সাথে মেলে ড্রাইভ মোটর RPM সামঞ্জস্য করে। এই স্থাপত্য প্রদান 40-70% শক্তি সঞ্চয় ইনজেকশন ছাঁচনির্মাণের মতো অ্যাপ্লিকেশনগুলিতে প্রচলিত ধ্রুবক-গতির HPU-এর বিপরীতে, এবং এটি 10-15 dB(A) দ্বারা শব্দের মাত্রা হ্রাস করে কারণ মোটর ধারণের পর্যায়গুলির সময় নাটকীয়ভাবে ধীর হয়ে যায়।

কুলিং সিস্টেম ডিজাইন

জলবাহী সিস্টেমে হারিয়ে যাওয়া প্রতিটি ওয়াট শক্তি তেলের তাপে পরিণত হয়। 75% দক্ষতায় 37 কিলোওয়াট মোটর চালিত একটি সিস্টেম মোটামুটি 9 কিলোওয়াট বর্জ্য তাপ উৎপন্ন করে যা ক্রমাগত অপসারণ করতে হবে। এয়ার-ব্লাস্ট কুলার মোবাইল সরঞ্জামের জন্য আদর্শ; জল-শীতল হিট এক্সচেঞ্জারগুলি অভ্যন্তরীণ শিল্প স্থাপনার জন্য পছন্দ করা হয় যেখানে পরিবেষ্টিত তাপমাত্রা নিয়ন্ত্রিত হয়। সঠিকভাবে সাইজ কুলিংয়ের ব্যর্থতা সীল এবং পাম্পের জীবনকে উল্লেখযোগ্যভাবে ছোট করে — 80 ডিগ্রি সেন্টিগ্রেডের বেশি তেলের তাপমাত্রা অক্সিডেশনকে ত্বরান্বিত করে, প্রতি 10 ডিগ্রি সেলসিয়াস বৃদ্ধির জন্য তরল অবক্ষয়ের হার দ্বিগুণ করে।

হাইড্রোলিক তরল প্রকার এবং কর্মক্ষমতা উপর তাদের প্রভাব

জলবাহী তরল যে কোনো যান্ত্রিক উপাদানের মতোই গুরুত্বপূর্ণ — এটি একই সাথে শক্তি বাহক, লুব্রিকেন্ট, তাপ স্থানান্তর মাধ্যম এবং সিল্যান্ট।

• খনিজ তেল (ISO VG 32-68): সবচেয়ে সাধারণ পছন্দ. চমৎকার তৈলাক্তকরণ, ব্যাপক প্রাপ্যতা, মাঝারি খরচ. ISO VG 46 হল বেশিরভাগ শিল্প এইচপিইউগুলির জন্য ডিফল্ট যা 20-50 ডিগ্রি সেন্টিগ্রেড পরিবেষ্টিত তাপমাত্রায় কাজ করে৷
• জল-গ্লাইকল তরল: আগুন-প্রতিরোধী, স্টিল মিল এবং ডাই কাস্টিং সুবিধাগুলিতে ব্যবহৃত হয়। কম তৈলাক্ততার জন্য ক্ষতিপূরণের জন্য উচ্চ পাম্প গতির প্রয়োজন এবং দস্তা, ক্যাডমিয়াম এবং ম্যাগনেসিয়াম উপাদানগুলিতে ক্ষয়কারী প্রভাব রয়েছে।
• ফসফেট এস্টার তরল: সর্বোচ্চ অগ্নি প্রতিরোধের, বিমান চলাচল এবং বিদ্যুৎ উৎপাদনে ব্যবহৃত হয়। স্ট্যান্ডার্ড নাইট্রিল সীলগুলির সাথে বেমানান — ফ্লুরোকার্বন (ভিটন) সিলগুলি বাধ্যতামূলক৷
• বায়োডিগ্রেডেবল উদ্ভিজ্জ তেল বা সিন্থেটিক এস্টার তরল: বনায়ন সরঞ্জাম বা কাছাকাছি জলপথের মতো পরিবেশগতভাবে সংবেদনশীল অ্যাপ্লিকেশনগুলিতে প্রয়োজনীয়। খনিজ তেলের সাথে তুলনামূলক তৈলাক্তকরণ কিন্তু উচ্চতর বায়োডিগ্রেডেবিলিটি সহ (> 90% OECD 301B প্রতি 28 দিনে)।
• সিন্থেটিক PAO তরল: চরম তাপমাত্রায় (-54°C থেকে 135°C), কম জারণ হার, এবং খুব দীর্ঘ সেবা জীবন। উড়োজাহাজ জলবাহী এবং আর্কটিক নির্মাণ সরঞ্জাম ব্যবহৃত.

তরল অবস্থা পর্যবেক্ষণ — ট্র্যাকিং সান্দ্রতা, অ্যাসিড সংখ্যা, কণার সংখ্যা এবং জলের উপাদান — সিস্টেমের জীবনকে প্রসারিত করে এবং অপরিকল্পিত ডাউনটাইম প্রতিরোধ করে। প্রধান শিল্প কারখানায় তেল বিশ্লেষণ প্রোগ্রাম নিয়মিতভাবে অর্জন করে তরল পরিষেবা 5,000-10,000 ঘন্টা স্থায়ী হয় , বনাম 2,000-ঘন্টা ডিফল্ট পরিবর্তনের ব্যবধান প্রস্তাবিত যখন কোনো পর্যবেক্ষণ প্রোগ্রাম নেই।

হাইড্রোলিক সিস্টেমের সাধারণ সমস্যা এবং কীভাবে সেগুলি নির্ণয় করা যায়

এমনকি ভালভাবে ডিজাইন করা হাইড্রোলিক সিস্টেমও সময়ের সাথে সাথে সমস্যা তৈরি করে। লক্ষণগুলি এবং তাদের মূল কারণগুলি জানার ফলে সমস্যা সমাধানের সময় ঘন্টা থেকে মিনিটে কম হয়।

অবস্থা-ভিত্তিক রক্ষণাবেক্ষণ প্রোগ্রাম যা তেল বিশ্লেষণ, পাম্প এবং মোটরের কম্পন পর্যবেক্ষণ, এবং পায়ের পাতার মোজাবিশেষ ফিটিং এবং ভালভ বডিগুলির ইনফ্রারেড তাপীয় ইমেজিংকে একত্রিত করে ব্যর্থতার (MTBF) মধ্যবর্তী সময়কে বাড়িয়ে দিতে পারে 50-80% একা সময়-ভিত্তিক নির্ধারিত রক্ষণাবেক্ষণের সাথে তুলনা করা হয়। অনেক আধুনিক হাইড্রোলিক পাওয়ার ইউনিটে এখন ইন্টিগ্রেটেড IoT সেন্সর এবং ক্লাউড সংযোগ রয়েছে, যা ম্যানুয়াল পরিদর্শন ছাড়াই রক্ষণাবেক্ষণ দলকে অবিচ্ছিন্ন স্বাস্থ্য ডেটা সরবরাহ করে।

আধুনিক হাইড্রোলিক পাওয়ার সিস্টেমে শক্তি দক্ষতার উন্নতি

হাইড্রলিক্স ঐতিহাসিকভাবে সরাসরি বৈদ্যুতিক ড্রাইভের তুলনায় দুর্বল শক্তি দক্ষতার জন্য সমালোচিত হয়েছে। বেশ কিছু প্রযুক্তিগত উন্নয়নের মাধ্যমে গত এক দশকে এই ব্যবধান উল্লেখযোগ্যভাবে সংকুচিত হয়েছে।

• পরিবর্তনশীল-গতি ড্রাইভ HPUs: চাহিদার সাথে মোটর গতি মেলানো থ্রোটলিং ক্ষতি দূর করে। ইনজেকশন মোল্ডিং প্ল্যান্টের ফিল্ড ডেটা বেসলাইন কনস্ট্যান্ট-স্পিড এইচপিইউগুলির বিপরীতে 45-65% শক্তি সঞ্চয় দেখায়, সাধারণ শিল্প বিদ্যুতের হারে দুই বছরের মধ্যে পেব্যাক পিরিয়ড সহ।
• লোড-সেন্সিং সার্কিট: পাম্প শুধুমাত্র বর্তমান লোডের প্রয়োজনের (সাধারণত 20-30 বার মার্জিন) থেকে সামান্য উপরে চাপ বাড়ায়, সর্বদা সর্বোচ্চ সিস্টেম চাপ বজায় রাখার পরিবর্তে। এটি শুধুমাত্র পরিবর্তনশীল লোড প্রোফাইল সহ সার্কিটগুলিতে পাম্প ড্রাইভ শক্তি 15-30% হ্রাস করে।
• শক্তি পুনরুদ্ধার: বৃহৎ প্রেস এবং উত্তোলন সরঞ্জামগুলিতে, রিজেনারেটিভ হাইড্রোলিক সার্কিটগুলি রিটার্ন স্ট্রোকের সময় রডের প্রান্ত থেকে ক্যাপ প্রান্তে সরাসরি তরল রাউটিং করে শক্তি পুনরুদ্ধার করে, দ্রুত-ট্র্যাভার্স মুভমেন্টে পাম্প প্রবাহের প্রয়োজনীয়তা 40% পর্যন্ত কমিয়ে দেয়।
• উন্নত সীল এবং অভ্যন্তরীণ ছাড়পত্র: আধুনিক নিম্ন-ঘর্ষণ সীল যৌগ এবং কঠোর উত্পাদন সহনশীলতা পাম্প এবং মোটরগুলিতে অভ্যন্তরীণ ফুটো ক্ষতি হ্রাস করে, উচ্চ মানের পিস্টন পাম্পগুলিতে ভলিউমেট্রিক দক্ষতা 97% এর উপরে ঠেলে দেয় বনাম পুরানো ডিজাইনে 90-93%।
• ডিজিটাল হাইড্রলিক্স: দ্রুত-সুইচিং অন/অফ ভালভগুলি কিছু অ্যাপ্লিকেশনে ক্রমাগত থ্রটলিং আনুপাতিক ভালভগুলিকে প্রতিস্থাপন করে, সুনির্দিষ্ট নিয়ন্ত্রণ বজায় রেখে প্রায় শূন্য থ্রটলিং ক্ষতির প্রস্তাব দেয়।

ISO 4413 স্ট্যান্ডার্ড এবং নতুন ISO 16431 (হাইড্রোলিক সিস্টেম দক্ষতা বেঞ্চমার্ক) এখন ইউরোপে এবং উত্তর আমেরিকায় ক্রমবর্ধমানভাবে নতুন HPU স্পেসিফিকেশন নির্দেশ করছে, যা প্রস্তুতকারকদেরকে প্রকিউরমেন্ট ডকুমেন্টেশনের অংশ হিসাবে যাচাইকৃত দক্ষতা পরিসংখ্যান প্রকাশ করতে চাপ দিচ্ছে।

হাইড্রোলিক পাওয়ার ইউনিটগুলির জন্য সুরক্ষা মান এবং সর্বোত্তম অনুশীলন

হাইড্রোলিক সিস্টেম উল্লেখযোগ্য শক্তি সঞ্চয় করে - 300 বারে একটি 200-লিটার জলাধার মোটামুটি থাকে 3,000 kJ সঞ্চিত শক্তি , 180 কিমি/ঘন্টা বেগে ভ্রমণকারী একটি ছোট গাড়ির গতিশক্তির সাথে তুলনীয়। নিরাপত্তা পদ্ধতি অনুসরণ করতে ব্যর্থ হলে উচ্চ-চাপের তরল ইনজেকশন এবং সঞ্চিত-শক্তি রিলিজ থেকে গুরুতর জখম হয়।

• রক্ষণাবেক্ষণের আগে চাপ বিচ্ছিন্নতা: সর্বদা সিস্টেমকে চাপমুক্ত করুন এবং কোনও সংযোগ খোলার আগে পাওয়ার উত্সটি লক আউট/ট্যাগ আউট (LOTO) করুন। থেমে যাওয়া মোটর মানে শূন্য সিস্টেমের চাপ — সিলিন্ডারে সঞ্চয়কারী এবং লোড-প্ররোচিত চাপ অনির্দিষ্টকালের জন্য সম্পূর্ণ কাজের চাপে থাকতে পারে বলে মনে করবেন না।
• হাইড্রোলিক ইনজেকশনের আঘাত: 200 বারে পায়ের পাতার মোজাবিশেষে একটি পিনহোল ফুটো কোনো দৃশ্যমান ক্ষত ছাড়াই ত্বকের মাধ্যমে তরল ইনজেকশন করতে পারে। যেকোন সন্দেহজনক ইনজেকশনের আঘাতের জন্য অবিলম্বে অস্ত্রোপচারের প্রয়োজন - এটি একটি মেডিকেল জরুরী, সামান্য কাটা নয়।
• পায়ের পাতার মোজাবিশেষ পরিদর্শন অন্তর: ISO 4413 প্রতি 3-6 মাসে চাক্ষুষ পায়ের পাতার মোজাবিশেষ পরিদর্শন এবং প্রস্তুতকারকের নির্দিষ্ট পরিষেবা জীবনের শর্ত নির্বিশেষে প্রতিস্থাপনের সুপারিশ করে (সাধারণত উত্পাদন তারিখ থেকে 6 বছর বা ইনস্টলেশনের তারিখ থেকে 4 বছর)।
• অগ্নি ঝুঁকি ব্যবস্থাপনা: উচ্চ-চাপের খনিজ তেলের কুয়াশা নিকটবর্তী তাপের উত্স দ্বারা প্রজ্বলিত আগুনের ঝুঁকি। গরম পৃষ্ঠ থেকে দূরে পায়ের পাতার মোজাবিশেষ রাউটিং, উচ্চ-ঝুঁকিপূর্ণ পরিবেশে অগ্নি-প্রতিরোধী তরল ব্যবহার করা, এবং বড় HPU-এর কাছাকাছি স্বয়ংক্রিয় দমন সিস্টেম ইনস্টল করা ঝুঁকি-হ্রাস ব্যবস্থা স্বীকৃত।
• প্রাসঙ্গিক মান: ISO 4413 (হাইড্রোলিক ফ্লুইড পাওয়ারের জন্য সাধারণ নিরাপত্তা প্রয়োজনীয়তা), EN 13135 (ক্রেন — হাইড্রোলিক ইকুইপমেন্ট), NFPA T2.24.1 (USA হাইড্রোলিক ফ্লুইড পাওয়ার সেফটি প্রয়োজনীয়তা), এবং ইউরোপীয় বাজার HPUs-এর জন্য CE মেশিনারি ডাইরেক্টিভ 2006/42/EC।

Hydraulic Power সম্পর্কিত প্রায়শ জিজ্ঞাস্য প্রশ্নাবলী

জলবাহী শক্তি এবং জলবাহী চাপের মধ্যে পার্থক্য কি?

হাইড্রোলিক চাপ জলবাহী শক্তির একটি উপাদান। শক্তি প্রবাহের হার দ্বারা গুণিত চাপের সমান: P (kW) = [bar × L/min] ÷ 600। 5 L/min প্রবাহ সহ 300 বারে একটি সিস্টেম 2.5 kW সরবরাহ করে। আরেকটি 100 বারে 50 L/min সহ 8.3 kW ডেলিভারি করে। একা উচ্চ চাপ মানে উচ্চ শক্তি নয় — প্রবাহ হার সমানভাবে গুরুত্বপূর্ণ।

একটি হাইড্রোলিক পাওয়ার ইউনিট সাধারণত কতক্ষণ স্থায়ী হয়?

সঠিক তরল রক্ষণাবেক্ষণ এবং ফিল্টার প্রতিস্থাপনের সাথে, একটি সু-নির্মিত শিল্প এইচপিইউ সাধারণত স্থায়ী হয় 15-25 বছর . পাম্পটি সাধারণত পরিধানের প্রথম উপাদান, প্রকার, অপারেটিং চাপ এবং তরল পরিচ্ছন্নতার উপর নির্ভর করে 8,000-20,000 ঘন্টা রেট করা পরিষেবা জীবন সহ। গিয়ার পাম্প দূষিত পরিবেশে সবচেয়ে টেকসই হয়; তরল পরিচ্ছন্নতা ISO 4406 শ্রেণী 16/14/11 বা আরও ভাল রক্ষণাবেক্ষণ করা হলে পিস্টন পাম্পগুলি দীর্ঘতম জীবন অফার করে৷

একটি জলবাহী শক্তি ইউনিট বাইরে ব্যবহার করা যেতে পারে?

হ্যাঁ, এটি বহিরঙ্গন ব্যবহারের জন্য ডিজাইন করা হয়েছে। এর মানে হল মোটর এবং কন্ট্রোল প্যানেলের জন্য IP65 বা উচ্চতর বৈদ্যুতিক ঘের রেটিং, স্টেইনলেস স্টীল বা প্রলিপ্ত জলাধার এবং ফ্রেম, নিম্ন-তাপমাত্রার তরল (ISO VG 32 বা আর্কটিক অবস্থার জন্য -40°C রেটিং দেওয়া সিন্থেটিক তরল), এবং UV-প্রতিরোধী পায়ের পাতার মোজাবিশেষ কভার। নির্মাণ সরঞ্জামের মোবাইল এইচপিইউ অন্তর্নিহিতভাবে বহিরঙ্গন, সমস্ত আবহাওয়া অপারেশনের জন্য ডিজাইন করা হয়েছে।

একটি হাইড্রোলিক পাওয়ার ইউনিট অতিরিক্ত গরম করার কারণ কী?

সবচেয়ে সাধারণ কারণগুলি হল একটি আন্ডারসাইজড বা ফাউল করা হিট এক্সচেঞ্জার, অত্যধিক অভ্যন্তরীণ ফুটো (যা দরকারী কাজ না করেই শক্তিকে তাপ হিসাবে পুনঃসঞ্চালন করে), প্রয়োজনীয় কাজের চাপের খুব কাছাকাছি একটি ত্রাণ ভালভ সেট করা (যা ঘন ঘন ফাটতে পারে), এবং পর্যাপ্ত তাপ ভর প্রদানের জন্য একটি জলাধার খুব ছোট। ক্রমাগত 80 ডিগ্রি সেলসিয়াস তেলের তাপমাত্রার উপরে কাজ করা উপাদানের জীবনকে উল্লেখযোগ্যভাবে ছোট করবে এবং তদন্ত শুরু করবে।

একটি ওপেন-লুপ এবং ক্লোজড-লুপ হাইড্রোলিক সার্কিটের মধ্যে পার্থক্য কী?

একটি ওপেন-লুপ সার্কিটে, অ্যাকচুয়েটর থেকে রিটার্ন ফ্লুইড আবার পাম্পে টানা হওয়ার আগে জলাধারে ফিরে যায়। এটি সবচেয়ে সাধারণ ব্যবস্থা এবং শীতলকরণ এবং পরিস্রাবণকে সহজ করে। একটি ক্লোজড-লুপ (বা ক্লোজড-সেন্টার) সার্কিটে, রিটার্ন ফ্লুইড সরাসরি পাম্প ইনলেটে ফিরে যায়, শুধুমাত্র একটি ছোট চার্জ পাম্প লিকেজ লস আপ করে। ক্লোজড-লুপ সার্কিটগুলি মূলত যানবাহনে হাইড্রোস্ট্যাটিক ট্রান্সমিশনের জন্য পরিবর্তনশীল-স্থানচ্যুতি হাইড্রোলিক মোটরগুলির সাথে ব্যবহার করা হয় যেমন কম্বাইন, কমপ্যাক্ট ট্র্যাক লোডার এবং শিল্প ফর্কলিফ্ট। তারা একটি যান্ত্রিক গিয়ারবক্স ছাড়া উভয় দিকে মসৃণ, ধাপহীন গতি নিয়ন্ত্রণ অফার করে।

একটি নতুন অ্যাপ্লিকেশনের জন্য একটি হাইড্রোলিক পাওয়ার ইউনিটের আকার কেমন?

সাইজিং অ্যাকচুয়েটর প্রয়োজনীয়তা দিয়ে শুরু হয়: সর্বাধিক বল (লোড বিশ্লেষণ থেকে), প্রয়োজনীয় গতি (সাইকেল সময়ের প্রয়োজনীয়তা থেকে), এবং ডিউটি ​​চক্র (সম্পূর্ণ লোডের অধীনে সময়ের শতাংশ)। বল এবং সিলিন্ডার বোর থেকে, কাজের চাপ গণনা করুন। গতি এবং বোর থেকে, প্রয়োজনীয় প্রবাহ গণনা করুন। অদক্ষতার জন্য 1.2-1.3 এর একটি পরিষেবা ফ্যাক্টর প্রয়োগ করুন। সেই আউটপুটগুলির জন্য রেট করা একটি পাম্প এবং মোটর নির্বাচন করুন, তারপরে তাপ লোডের জন্য জলাধার এবং কুলারের আকার দিন। অনেক HPU নির্মাতারা বিনামূল্যে সাইজিং সফ্টওয়্যার সরবরাহ করে — এই প্যারামিটারগুলি ইনপুট করা স্বয়ংক্রিয়ভাবে একটি প্রস্তাবিত কনফিগারেশন তৈরি করে৷
