একটি CDU ইউনিট কি?
A CDU ইউনিট (কম্প্যাক্ট ড্রাইভ ইউনিট) একটি স্বয়ংসম্পূর্ণ হাইড্রোলিক পাওয়ার প্যাকেজ যা একটি পাম্প, মোটর, জলাধার, ভালভ এবং নিয়ন্ত্রণ উপাদানগুলিকে একটি একক ঘেরে সংহত করে৷ এটি শিল্প, মোবাইল এবং সামুদ্রিক সরঞ্জামগুলিতে অ্যাকুয়েটর, সিলিন্ডার বা মোটরগুলির চাহিদা অনুযায়ী চাপযুক্ত হাইড্রোলিক তরল সরবরাহ করে। সংজ্ঞায়িত বৈশিষ্ট্য হল কম্প্যাক্টনেস: সমস্ত হাইড্রোলিক উপাদানগুলি আগে থেকে একত্রিত, প্রি-পাইপ করা এবং সংযোগ পোর্টের বাইরে অন-সাইট প্লাম্বিং কাজ ছাড়াই ইনস্টল করার জন্য প্রস্তুত।
CDU ইউনিটগুলি ঘনিষ্ঠভাবে সম্পর্কিত — এবং প্রায়শই শব্দটির সাথে বিনিময়যোগ্যভাবে ব্যবহৃত হয় ডিসি হাইড্রোলিক পাওয়ার ইউনিট , বিশেষ করে যখন ড্রাইভ মোটর সরাসরি কারেন্টে চলে (12 V, 24 V, বা 48 V DC)। এটি তাদের ব্যাটারি চালিত প্ল্যাটফর্মগুলির জন্য ডিফল্ট পছন্দ করে তোলে: ইউটিলিটি যানবাহন, এরিয়াল ওয়ার্ক প্ল্যাটফর্ম, টেইল লিফট, টিপার ট্রাক, কৃষি যন্ত্রপাতি এবং অফ-গ্রিড শিল্প স্টেশন যেখানে এসি গ্রিড পাওয়ার অনুপলব্ধ।
সরল ভাষায়: আপনার যদি একটি পৃথক মোটর-পাম্প সংমিশ্রণ না চালিয়ে এবং একটি মেশিনের ফ্রেমের বাইরের হাইড্রোলিক লাইনগুলিকে রাউটিং না করে জলবাহী শক্তির প্রয়োজন হয়, একটি CDU ইউনিট হল সমাধান। একটি সাধারণ ইউনিট মধ্যে বিতরণ 0.5 L/মিনিট এবং 20 L/মিনিট থেকে শুরু করে চাপে 100 বার থেকে 350 বার অ্যাপ্লিকেশন ক্লাসের উপর নির্ভর করে।
একটি CDU ইউনিটের ভিতরে মূল উপাদান
একটি CDU ইউনিটে কী রয়েছে তা বোঝার ফলে এটি কেন এত বৈচিত্র্যময় পরিবেশে এত নির্ভরযোগ্যভাবে কাজ করে তা ব্যাখ্যা করতে সহায়তা করে। প্রতিটি ইউনিট - একটি কমপ্যাক্ট ড্রাইভ ইউনিট বা একটি DC হাইড্রোলিক পাওয়ার ইউনিট হিসাবে বিপণন করা হোক না কেন - একই মৌলিক স্থাপত্য ভাগ করে।
বৈদ্যুতিক মোটর
DC সংস্করণগুলি 12 V, 24 V, বা 48 V রেট করা স্থায়ী-চুম্বক বা ব্রাশবিহীন মোটর ব্যবহার করে। AC সংস্করণগুলি একক-ফেজ বা তিন-ফেজ ইন্ডাকশন মোটর ব্যবহার করে। মোটর পাওয়ার রেঞ্জ 0.3 কিলোওয়াট (ছোট টেল লিফট) থেকে 7.5 কিলোওয়াট (ভারী শিল্প সিলিন্ডার)। মোটর দক্ষতা সরাসরি মোবাইল অ্যাপ্লিকেশনগুলিতে ব্যাটারি ড্র নির্ধারণ করে — ব্রাশবিহীন ডিজাইনগুলি পর্যন্ত অর্জন করে 92% দক্ষতা ব্রাশ-টাইপ মোটরের জন্য 78-82% বনাম।
হাইড্রোলিক পাম্প
গিয়ার পাম্পগুলি পরিবর্তনশীল-সান্দ্রতা তেলের জন্য তাদের খরচ-দক্ষতা এবং সহনশীলতার কারণে CDU কনফিগারেশনে প্রাধান্য পায়। পিস্টন পাম্পগুলি 250 বারের বেশি উচ্চ-চাপের ইউনিটগুলিতে উপস্থিত হয়। স্থানচ্যুতি সাধারণত 0.4 সিসি/রেভ থেকে 4.5 সিসি/রেভ পর্যন্ত হয়ে থাকে। কিছু ডিসি হাইড্রোলিক পাওয়ার ইউনিট ডিজাইন দ্বি-ঘূর্ণনগত গিয়ার পাম্প ব্যবহার করে তাই একটি একক মোটর রিভার্সাল ভালভ স্যুইচ না করেই একটি সিলিন্ডারকে প্রসারিত এবং প্রত্যাহার করে।
জলাধার
0.5 লিটার থেকে 20 লিটার আকারের ইস্পাত বা অ্যালুমিনিয়াম ট্যাঙ্কগুলি কাজের তরল ধরে রাখে। বাফেলস বায়ুচলাচল প্রতিরোধ করে; ডেসিক্যান্ট ফিল্টার সহ শ্বাস-প্রশ্বাসের ক্যাপগুলি আর্দ্রতাকে দূরে রাখে। ছোট জলাধারগুলি কাজ করে কারণ CDU ইউনিটগুলি মাঝে মাঝে চক্রাকারে চলে — তারা কেন্দ্রীয় হাইড্রোলিক স্টেশনগুলির মতো অবিচ্ছিন্নভাবে চলে না।
ম্যানিফোল্ড ব্লক এবং ভালভ
দিকনির্দেশক কন্ট্রোল ভালভ, চাপ-ত্রাণ ভালভ, চেক ভালভ এবং সোলেনয়েড-চালিত কার্তুজগুলি একটি মেশিনযুক্ত অ্যালুমিনিয়াম বা নমনীয় আয়রন ম্যানিফোল্ডে পোর্ট করা হয়। এটি উপাদানগুলির মধ্যে পায়ের পাতার মোজাবিশেষ সংযোগ দূর করে, ইউনিটের ভিতরে লিক পয়েন্টগুলিকে শূন্যের কাছাকাছি কমিয়ে দেয়।
ইলেকট্রনিক্স নিয়ন্ত্রণ করুন
উন্নত CDU ইউনিটগুলি CAN-বাস ইন্টারফেস, আনুপাতিক ভালভ ড্রাইভার, কারেন্ট-সেন্সিং ওভারকারেন্ট সুরক্ষা, এবং তাপীয় শাটঅফগুলিকে অন্তর্ভুক্ত করে। এন্ট্রি-লেভেল ডিসি হাইড্রোলিক পাওয়ার ইউনিট ডিজাইন সহজ রিলে-ভিত্তিক নিয়ন্ত্রণ ব্যবহার করে। উভয় পন্থা কয়েক ঘন্টার মধ্যে একটি গাড়ির বিদ্যমান বৈদ্যুতিক সিস্টেমে তারের সাথে সংযুক্ত করা যেতে পারে।
পরিস্রাবণ
10 মাইক্রন (পরম) রেট দেওয়া রিটার্ন-লাইন ফিল্টারগুলি সোলেনয়েড কার্টিজ ভালভের জন্য তরল যথেষ্ট পরিষ্কার রাখে। স্তন্যপান strainers একটি মোটা প্রথম পর্যায়ে যোগ করুন. মোবাইল অ্যাপ্লিকেশনগুলিতে যেখানে কম্পন পায়ের পাতার মোজাবিশেষ এবং ফিটিং থেকে কণা অপসারণ করে, ভাল পরিস্রাবণ পাম্পের আয়ু 2,000 ঘন্টার কম থেকে আরও বেশি করে 8,000 অপারেটিং ঘন্টা .
CDU ইউনিটের ধরন: কিভাবে তারা শ্রেণীবদ্ধ করা হয়
CDU ইউনিটগুলি একটি একক পণ্য নয় - তারা সরবরাহ ভোল্টেজ, পাম্পের ধরন, মাউন্টিং ওরিয়েন্টেশন এবং ভালভ কনফিগারেশনের উপর ভিত্তি করে একটি বিস্তৃত শ্রেণীবিভাগ ম্যাট্রিক্স বিস্তৃত করে। নীচের সারণীটি ক্রেতাদের মুখোমুখি হওয়া প্রধান বিভাগগুলির সংক্ষিপ্ত বিবরণ দেয়৷
| শ্রেণিবিন্যাস অক্ষ | সাধারণ বৈকল্পিক | সাধারণ চাপ পরিসীমা | প্রাথমিক আবেদন |
| সরবরাহ ভোল্টেজ | 12 V DC / 24 V DC / 48 V DC / 110–240 V AC | 250 বার পর্যন্ত | মোবাইল যানবাহন, অফ-গ্রিড স্টেশন |
| পাম্পের ধরন | গিয়ার / পিস্টন / ভ্যান | 50-350 বার | সাধারণ / উচ্চ-চাপ / মাঝারি-চাপ |
| ভালভ কনফিগারেশন | একক-অভিনয়/দ্বৈত-অভিনয়/আনুপাতিক | পরিবর্তিত হয় | টিপার / ক্ল্যাম্প / সার্ভো নিয়ন্ত্রণ |
| মোটর প্রকার | ব্রাশ ডিসি / ব্রাশলেস ডিসি / এসি আনয়ন | N/A (মোটর শ্রেণীবিভাগ) | ব্যাটারি / মেইন-চালিত সিস্টেম |
| মাউন্টিং ওরিয়েন্টেশন | উল্লম্ব / অনুভূমিক / নিমজ্জিত | উপরের হিসাবে একই | স্থান সীমাবদ্ধ ইনস্টলেশন |
মূল প্রযুক্তিগত পরামিতি দ্বারা CDU ইউনিট শ্রেণীবিভাগ
দ ডিসি হাইড্রোলিক পাওয়ার ইউনিট এই ম্যাট্রিক্সের মধ্যে বিভাগটি হল সবচেয়ে দ্রুত বর্ধনশীল বিভাগ, যা বাণিজ্যিক যানবাহনের বিদ্যুতায়ন দ্বারা চালিত হয়। বাজারের তথ্য নির্দেশ করে যে 24 V এবং 48 V DC হাইড্রোলিক পাওয়ার ইউনিটগুলির চাহিদা মোটামুটিভাবে বৃদ্ধি পেয়েছে 2018 এবং 2024 এর মধ্যে 9.4% CAGR , টেল-লিফ্ট এবং বায়বীয় কাজের প্ল্যাটফর্ম সেক্টরগুলির সাথে ইউনিট আয়তনের 40% এর বেশি।

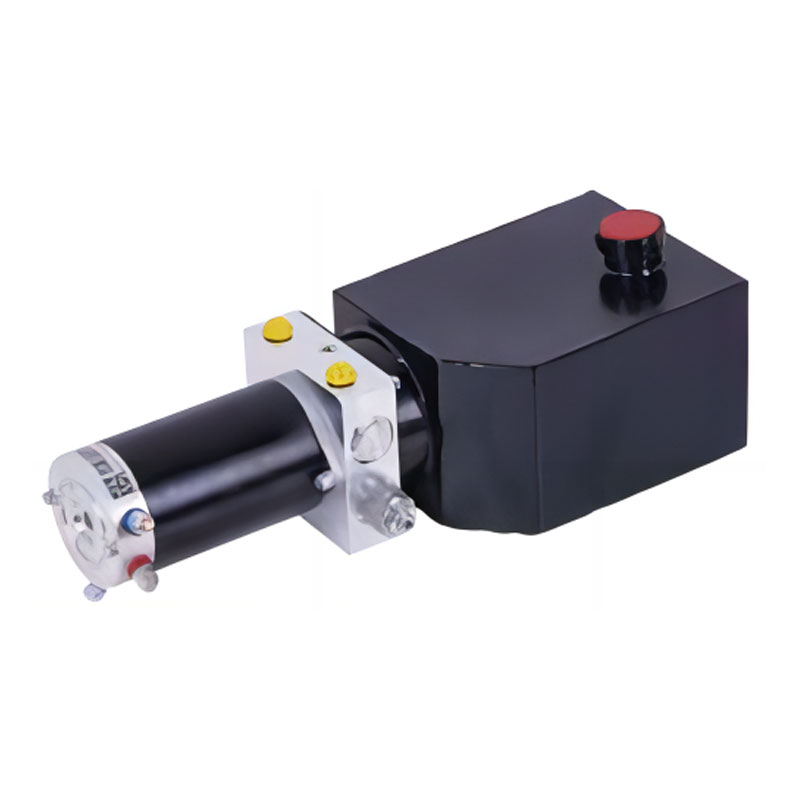

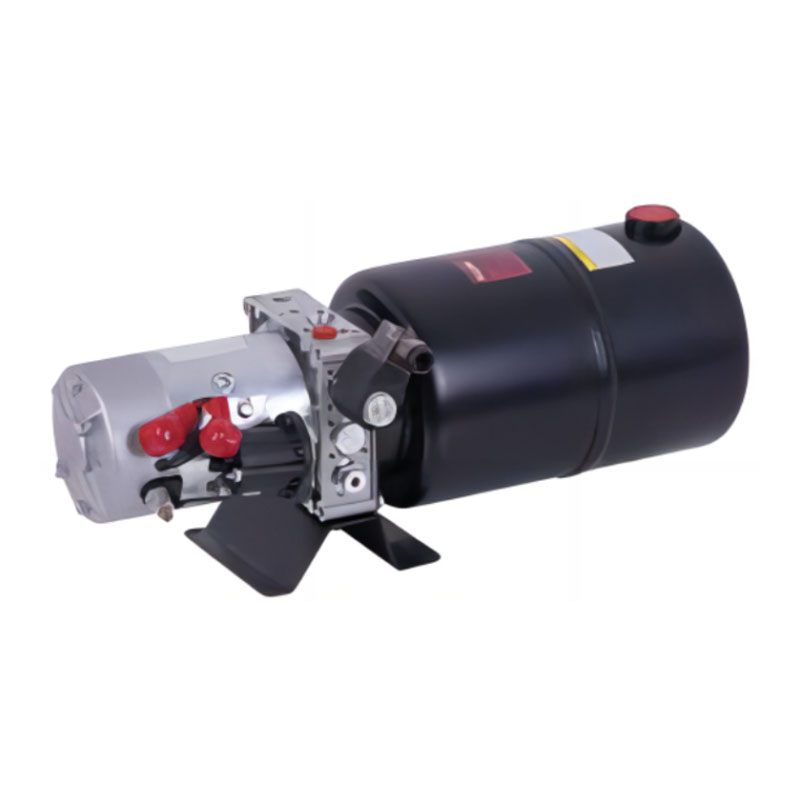

ডিসি হাইড্রোলিক পাওয়ার ইউনিট: মোবাইল-রেডি সিডিইউ
যখন প্রকৌশলীরা নির্দিষ্ট করে ক ডিসি হাইড্রোলিক পাওয়ার ইউনিট , তারা সরাসরি বর্তমান ব্যাটারি সরবরাহের জন্য অপ্টিমাইজ করা একটি CDU ইউনিট নির্বাচন করছে। বেশ কিছু ডিজাইনের পার্থক্য ডিসি ইউনিটকে তাদের এসি প্রতিরূপ থেকে আলাদা করে:
ডিসি হাইড্রোলিক পাওয়ার ইউনিট
- 12 V / 24 V / 48 V ব্যাটারি ব্যাঙ্ক থেকে কারেন্ট আঁকে
- মোটর ক্রমাগত চালানোর পরিবর্তে বিরতিমূলক শুল্কের (S2/S3 চক্র) জন্য রেট করা হয়েছে
- দrmal protection critical — motor winding temp monitored via NTC sensor
- সোলেনয়েড ভালভ সরাসরি গাড়ির রিলে প্যানেল বা ইসিইউতে সংযুক্ত
- কোন ফ্রিকোয়েন্সি বৈদ্যুতিন সংকেতের মেরু বদল প্রয়োজন
- কম-সান্দ্রতা তেলের সাথে কোল্ড-স্টার্ট পারফরম্যান্স -30° সে
- কমপ্যাক্ট: সাধারণত 24 V / 2.2 kW ইউনিটের ওজন 12-18 kg

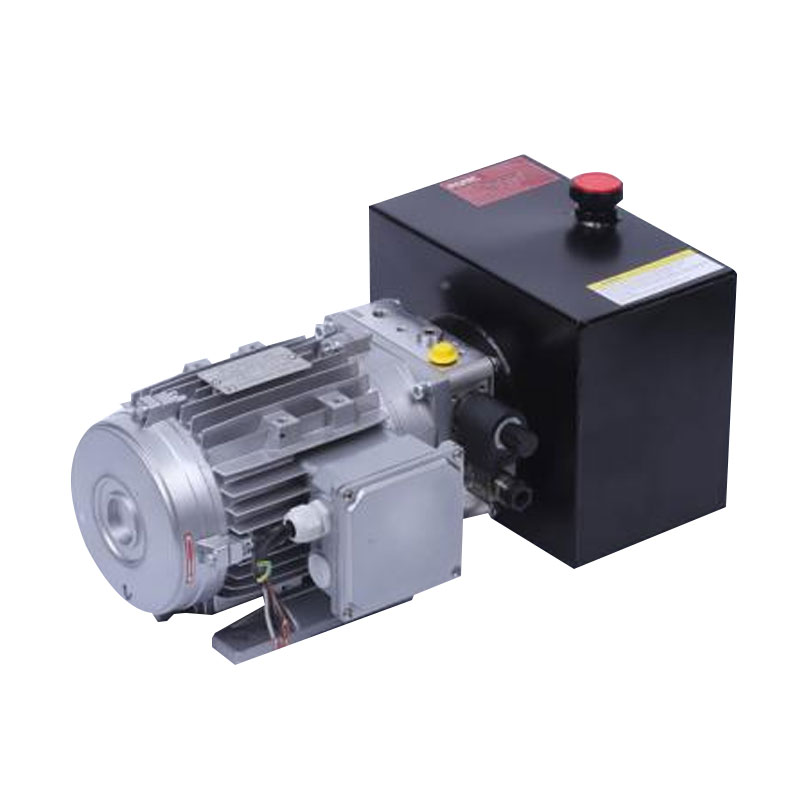

এসি হাইড্রোলিক পাওয়ার ইউনিট
- 110-480 V একক বা তিন-ফেজ গ্রিড সরবরাহ প্রয়োজন
- কারখানা ইনস্টলেশনের জন্য ক্রমাগত শুল্ক রেটিং (S1) মান
- দrmal management via motor frame cooling fins and fan
- পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ (VFD) শক্তি সঞ্চয়ের জন্য ঐচ্ছিক
- উচ্চতর ক্রমাগত প্রবাহ হার: 60 L/মিনিট পর্যন্ত সাধারণ
- ভারী: তুলনাযোগ্য পাওয়ার ইউনিটের ওজন 35-80 কেজি
- স্থির শিল্প প্রেস এবং ক্ল্যাম্পিং সিস্টেমের জন্য ভাল
দ practical implication: a 24 V DC হাইড্রোলিক পাওয়ার ইউনিট রিফিউজ সংগ্রহে ট্রাকটি প্রায় 4 সেকেন্ডের মধ্যে একটি বিন উত্তোলন করে, আনুমানিক 180-220 A পিক আঁকে এবং তারপর 30-45 সেকেন্ডের জন্য নিষ্ক্রিয় বসে থাকে যখন ট্রাকটি পরবর্তী স্টপে যায়। ডিসি মোটর উইন্ডিং এর জন্য এই ডিউটি সাইকেলটি সঠিকভাবে ডিজাইন করা হয়েছে। এই ধরনের একটি ইউনিট ক্রমাগত চালানোর ফলে কয়েক মিনিটের মধ্যে তাপীয় ব্যর্থতা ঘটবে — প্রকৃত শুল্ক চক্রের জন্য মোটর সাইজ করা একটি গুরুত্বপূর্ণ ইঞ্জিনিয়ারিং পদক্ষেপ যা বেশিরভাগ ক্রেতারা উপেক্ষা করেন।
যেখানে CDU ইউনিট ব্যবহার করা হয়: রিয়েল-ওয়ার্ল্ড অ্যাপ্লিকেশন
CDU ইউনিটগুলি আশ্চর্যজনকভাবে বিস্তৃত শিল্পে উপস্থিত হয়। স্বয়ংসম্পূর্ণ নকশা, কমপ্যাক্ট ফুটপ্রিন্ট এবং — DC ভেরিয়েন্টের জন্য — ব্যাটারি সামঞ্জস্যের সমন্বয় তাদের প্রায় যেকোনো মোবাইল বা স্থান-সীমিত হাইড্রোলিক অ্যাপ্লিকেশনের সাথে মানিয়ে নিতে পারে।
01
টেল লিফট এবং ট্রাক প্ল্যাটফর্ম
এটি বিশ্বব্যাপী ডিসি হাইড্রোলিক পাওয়ার ইউনিটগুলির জন্য বৃহত্তম একক বাজার। টেইল লিফট দিয়ে সজ্জিত ডেলিভারি যানবাহন 2,500 কেজি পর্যন্ত লোড বাড়াতে এবং কমাতে 12 V বা 24 V CDU ইউনিট ব্যবহার করে। এখানে ইউনিট সাধারণত জন্য রেট করা হয় 100 বার কাজের চাপ একটি 60-সেকেন্ডের ডিউটি চক্র এবং 15-মিনিটের বিশ্রামের ব্যবধান সহ। নেতৃস্থানীয় ইউরোপীয় ফ্লিট অপারেটরদের রিপোর্ট মানে ব্যর্থতার মধ্যে সময় (MTBF) অতিক্রম করা 15,000 চক্র মানের ইউনিটের উপর।
02
এরিয়াল ওয়ার্ক প্ল্যাটফর্ম (AWPs) এবং কাঁচি লিফট
ব্যাটারি চালিত কাঁচি লিফ্ট এবং বুম লিফটগুলি প্রায় একচেটিয়াভাবে ডিসি হাইড্রোলিক পাওয়ার ইউনিটের উপর নির্ভর করে তাদের বৃদ্ধি/লোয়ার এবং ড্রাইভ ফাংশনের জন্য। একটি সাধারণ বৈদ্যুতিক কাঁচি লিফট একটি ব্যবহার করে 24 V / 3 kW DC হাইড্রোলিক পাওয়ার ইউনিট ডুয়াল-সেকশন ম্যানিফোল্ড সহ: প্ল্যাটফর্ম লিফটের জন্য একটি সার্কিট (200 বার পর্যন্ত), অন্যটি আউটরিগার স্ট্যাবিলাইজেশনের জন্য। অপ্টিমাইজড রিজেনারেটিভ লোয়ারিং ব্যবহার করে একক ব্যাটারি চার্জে প্ল্যাটফর্মের উচ্চতা 12 মিটারে পৌঁছাতে পারে।
03
কৃষি ও বনজ সরঞ্জাম
ট্রাক্টরগুলির জন্য সংযুক্তিগুলি - লগ স্প্লিটার, পোস্ট-হোল বোরার্স, বেল হ্যান্ডলারগুলি - ট্রাক্টরের PTO-চালিত হাইড্রলিক্সে ট্যাপ করার পরিবর্তে স্বয়ংসম্পূর্ণ CDU ইউনিটগুলি ব্যবহার করে৷ এটি সংযুক্তি কাপলিংকে সহজ করে এবং সরঞ্জামগুলিকে স্বাধীনভাবে কাজ করার অনুমতি দেয়। 200 বারে 5-12 এল/মিনিট প্রবাহের হার এই বিভাগে আদর্শ।
04
সামুদ্রিক এবং অফশোর সরঞ্জাম
হ্যাচ কভার, স্টিয়ারিং গিয়ার, স্টেবিলাইজার ফিনস এবং ছোট জাহাজে অ্যাঙ্কর উইন্ডলাস সিস্টেমগুলি সামুদ্রিক পরিবেশের জন্য রেট করা স্টেইনলেস-বডি বা ইপোক্সি-কোটেড সিডিইউ ইউনিট ব্যবহার করে। লবণ-স্প্রে প্রতিরোধ, অ্যালুমিনিয়াম অ্যানোডাইজিং, এবং IP67 সংযোগকারী সিলিং মানক প্রয়োজনীয়তা। একটি সাধারণ সামুদ্রিক CDU ইউনিট 24 V DC-তে কাজ করে 140 বারে 8-10 লি/মিনিট ডেক হ্যাচ অ্যাকচুয়েশনের জন্য।
05
শিল্প ক্ল্যাম্পিং এবং প্রেস টুলিং
সিএনসি মেশিনিং সেন্টারে ফিক্সচার ক্ল্যাম্পিং কম-প্রবাহ, উচ্চ-চাপের CDU ইউনিট ব্যবহার করে — প্রায়ই 300-350 বারে 1-3 লি/মিনিট - কাটার সময় ওয়ার্কপিস রাখা। স্বয়ংসম্পূর্ণ নকশা হাইড্রোলিক তেলকে CNC কন্ট্রোল ইলেকট্রনিক্স থেকে দূরে রাখে এবং ফিক্সচার পরিবর্তন সহজ করে। এসি-চালিত CDU ইউনিটগুলি এই বিভাগে আধিপত্য করে কারণ ফিক্সচারগুলি গ্রিড-চালিত মেশিন টুলগুলিতে থাকে।
06
জরুরী এবং উদ্ধার সরঞ্জাম
ফায়ার এবং রেসকিউ পরিষেবা দ্বারা ব্যবহৃত যানবাহন উত্তোলন সরঞ্জাম (স্প্রেডার, কাটার, রাম) একটি গাড়ির 12 V বা 24 V সরবরাহ থেকে চালিত বহনযোগ্য CDU ইউনিট দ্বারা চালিত হয়। এই ইউনিটগুলিকে অবশ্যই -20 ডিগ্রি সেলসিয়াসে নির্ভরযোগ্যভাবে ঠান্ডা শুরু করতে হবে এবং সক্রিয়করণের 5 সেকেন্ডের মধ্যে সম্পূর্ণ অপারেটিং চাপে পৌঁছাতে হবে। সাধারণ স্পেসিফিকেশন: 700 বার কাজের চাপ, 0.5 L/মিনিট — উদ্ধারকারী সরঞ্জামগুলিতে ছোট সিলিন্ডারগুলি চালানোর জন্য খুব কম প্রবাহে উচ্চ চাপ।
কিভাবে আপনার আবেদনের জন্য সঠিক CDU ইউনিট নির্বাচন করবেন
একটি CDU ইউনিট নির্বাচন করা - বা আরও নির্দিষ্টভাবে, একটি DC হাইড্রোলিক পাওয়ার ইউনিটের আকার - প্রকৌশল সিদ্ধান্তগুলির একটি ক্রম জড়িত। তাদের যেকোনও একটিকে ভুল করা অকাল ব্যর্থতা, অপর্যাপ্ত গতি, বা অতিরিক্ত ব্যাটারি নিষ্কাশনের দিকে পরিচালিত করে।
- লোড এবং চাপের প্রয়োজনীয়তা সংজ্ঞায়িত করুন। অ্যাকচুয়েটরে প্রয়োজনীয় বল গণনা করুন (সিলিন্ডার বোর এলাকা × পছন্দসই চাপ)। পায়ের পাতার মোজাবিশেষ এবং জিনিসপত্র চাপ ক্ষতির জন্য 20% মার্জিন যোগ করুন। এটি আপনার ন্যূনতম কাজের চাপ সেটপয়েন্ট দেয়।
- প্রয়োজনীয় প্রবাহ হার নির্ধারণ করুন। প্রবাহ হার = অ্যাকচুয়েটর ভলিউম ÷ পছন্দসই চক্র সময়। 200 মিমি স্ট্রোক সহ একটি 50 মিমি বোরের সিলিন্ডার প্রতি চক্রে 0.393 লিটার প্রয়োজন। একটি 4-সেকেন্ড এক্সটেনশন সময় প্রায় দাবি 5.9 লি/মিনিট .
- মোটর শক্তি গণনা. পাওয়ার (কিলোওয়াট) = (চাপ বার × প্রবাহ L/মিনিট) 600 ÷ পাম্প দক্ষতা। 150 বার এবং 6 L/মিনিট 85% পাম্প দক্ষতা সহ: (150 × 6) ÷ 600 ÷ 0.85 = 1.76 কিলোওয়াট . পরবর্তী স্ট্যান্ডার্ড মোটর সাইজ আপ নির্বাচন করুন (সাধারণত 2.2 কিলোওয়াট)।
- ভোল্টেজ সরবরাহের সাথে মেলে। DC সিস্টেমের জন্য, সর্বোচ্চ বর্তমান গণনা করুন: 2,200 W ÷ 24 V ÷ 0.85 মোটর দক্ষতা ≈ 108 একটি শিখর . এই চিত্রের বিপরীতে তারের আকার, ফিউজ রেটিং এবং ব্যাটারির ক্ষমতা যাচাই করুন।
- ডিউটি চক্র নির্দিষ্ট করুন। আপনার প্রকৃত অন-টাইম/অফ-টাইম অনুপাতকে মোটরের রেটেড ডিউটি ক্লাসের সাথে তুলনা করুন (S2 = সংজ্ঞায়িত সময়ের জন্য একক অপারেশন; S3 = বিরতিহীন পর্যায়ক্রমিক শুল্ক)। ডিসি হাইড্রোলিক পাওয়ার ইউনিটে অকাল মোটর বার্নআউটের প্রধান কারণ অমিল ডিউটি চক্র।
- পরিবেষ্টিত এবং তরল তাপমাত্রা পরিসীমা পরীক্ষা করুন। ঠাণ্ডা আবহাওয়ায় মোবাইল ইকুইপমেন্টের স্টার্টআপে ক্যাভিটেশন এড়াতে VG22 বা VG32 রেঞ্জে তেলের সান্দ্রতা প্রয়োজন। গরম জলবায়ুতে 70-80°C অপারেটিং তাপমাত্রায় ফিল্মের শক্তি বজায় রাখতে VG68 এর প্রয়োজন হতে পারে।
- ভালভ কনফিগারেশন মূল্যায়ন. একক-অভিনয় সার্কিট (মাধ্যাকর্ষণ রিটার্ন) একটি solenoid ভালভ প্রয়োজন. ডাবল-অ্যাক্টিং সার্কিট (উভয় দিকে চালিত) একটি 4/3-ওয়ে বা দুটি 2/2-ওয়ে ভালভ প্রয়োজন। আনুপাতিক ভালভ গতি নিয়ন্ত্রণের অনুমতি দেয় কিন্তু কন্ট্রোলার খরচ যোগ করে।
CDU ইউনিট রক্ষণাবেক্ষণ: পরিষেবা ব্যবধান আসলে কি কভার করে
কেন্দ্রীয় হাইড্রোলিক স্টেশনগুলির তুলনায় CDU ইউনিটগুলি কম রক্ষণাবেক্ষণ করে, কিন্তু "লো-রক্ষণাবেক্ষণ" "শূন্য-রক্ষণাবেক্ষণ" নয়। একটি পদ্ধতিগত পরিষেবার সময়সূচী দুটি সবচেয়ে সাধারণ ব্যর্থতা মোডকে বাধা দেয়: তরল দূষণ এবং মোটর উইন্ডিং ওভারহিটিং।
প্রতি 250 ঘন্টা বা 6 মাস
- জলাধারের তেলের স্তর পরীক্ষা করুন — মানানসই গ্রেডের সাথে টপ আপ
- কান্নার জন্য সমস্ত বাহ্যিক পায়ের পাতার মোজাবিশেষ সংযোগ পরিদর্শন করুন
- একটি ক্যালিব্রেটেড গেজ দিয়ে চাপ ত্রাণ ভালভ সেটিং যাচাই করুন
- শ্বাস-প্রশ্বাসের ক্যাপের অবস্থা পরীক্ষা করুন এবং পরিষ্কার বা প্রতিস্থাপন করুন
প্রতি 1,000 ঘন্টা বা বার্ষিক
- হাইড্রোলিক তরল সম্পূর্ণভাবে প্রতিস্থাপন করুন — ড্রেন, ফ্লাশ, রিফিল
- রিটার্ন-লাইন ফিল্টার উপাদান প্রতিস্থাপন করুন (10-মাইক্রোন পরম)
- কণা গণনা বিশ্লেষণের জন্য তেলের নমুনা জমা দিন (ISO 4406)
- ব্রাশ-টাইপ ডিসি ইউনিটগুলিতে মোটর ব্রাশ পরিধান পরিদর্শন করুন
- বেসলাইনের বিরুদ্ধে সোলেনয়েড ভালভ প্রতিক্রিয়া সময় পরীক্ষা করুন
প্রতি 3,000-5,000 ঘন্টা
- পাম্পের অভ্যন্তরীণ পরিধান পরিদর্শন করুন — রেট করা চাপে প্রবাহ পরিমাপ করুন
- ব্রাশ-টাইপ ডিসি ইউনিটগুলিতে মোটর ব্রাশগুলি প্রতিস্থাপন করুন (সাধারণত 3,000-5,000 ঘন্টা রেট করা হয়)
- মোটর বিয়ারিং প্লে এবং গ্রীস প্যাকড বিয়ারিং পরীক্ষা করুন
- সমস্ত পোর্ট করা প্লাগে বহুগুণ ও-রিং অবস্থা পরিদর্শন করুন
একটি দূষিত তরল বিশ্লেষণের ফলাফল — ISO 4406 শ্রেণী 18/16/13-এর চেয়ে খারাপ — একটি সক্রিয় দূষণের উত্স নির্দেশ করে (ব্যর্থ সিল, ক্ষতিগ্রস্ত পায়ের পাতার মোজাবিশেষ, বা অপর্যাপ্ত শ্বাসযন্ত্রের পরিস্রাবণ) যা অবশ্যই পরবর্তী পরিষেবা ব্যবধানের আগে খুঁজে বের করতে হবে এবং ঠিক করতে হবে। একটি খারাপ কণা গণনার প্রতিবেদন উপেক্ষা করা একটি CDU ইউনিটের ভিতরে গিয়ার পাম্প ব্যর্থতার একক দ্রুততম পথ।
সাধারণ CDU ইউনিট সমস্যা এবং তাদের মূল কারণ
সিডিইউ ইউনিট এবং ডিসি হাইড্রোলিক পাওয়ার ইউনিটে বেশিরভাগ ক্ষেত্রের ব্যর্থতা মূল কারণগুলির একটি সংক্ষিপ্ত তালিকায় ফিরে আসে। এই নিদর্শনগুলি জানার ফলে রক্ষণাবেক্ষণ দলগুলি ঘন্টার চেয়ে মিনিটে সমস্যাগুলি নির্ণয় করতে দেয়৷
| উপসর্গ | সবচেয়ে সম্ভাবনাময় মূল কারণ | ডায়গনিস্টিক ধাপ | ঠিক করুন |
| মোটর চলে কিন্তু কোন চাপ তৈরি করে না | রিলিফ ভালভ আটকে খোলা / পাম্প জীর্ণ | আউটলেট পোর্ট ব্লক করুন - চাপ কি বৃদ্ধি পায়? যদি হ্যাঁ: ত্রাণ ভালভ। যদি না হয়: পাম্প। | ত্রাণ ভালভ কার্তুজ বা পাম্প প্রতিস্থাপন |
| ধীর অ্যাকচুয়েটর গতি | পাম্প পরিধান ভলিউমেট্রিক দক্ষতা হ্রাস | রেট করা চাপ বনাম নেমপ্লেট এ প্রকৃত প্রবাহ পরিমাপ করুন | পাম্প প্রতিস্থাপন যদি প্রবাহ <80% রেট করা হয় |
| <5 মিনিটে মোটর ওভারহিটিং | ডিউটি চক্র অতিক্রম করেছে / কম সরবরাহ ভোল্টেজ | অপারেশন চলাকালীন মোটর কারেন্ট এবং টার্মিনাল ভোল্টেজ লগ করুন | চক্র ফ্রিকোয়েন্সি হ্রাস; ব্যাটারি এবং তারের ভোল্টেজ ড্রপ চেক করুন |
| কোলাহলপূর্ণ অপারেশন (হাইনাইং বা ক্যাভিটেশন) | বায়ু গ্রহণ / স্তন্যপান সীমাবদ্ধতা / ঠান্ডা ঘন তেল | তেলের স্তর পরীক্ষা করুন, কিঙ্কসের জন্য সাকশন পায়ের পাতার মোজাবিশেষ পরিদর্শন করুন, খাঁড়ি ভ্যাকুয়াম পরিমাপ করুন | অপারেশন আগে উষ্ণ তেল; পরিষ্কার স্তন্যপান সীমাবদ্ধতা |
| সোলেনয়েড ভালভ স্থানান্তরিত হয় না | স্পুল/পোড়া কয়েলে দূষণ | কয়েলে সরাসরি ভোল্টেজ প্রয়োগ করুন; প্রতিরোধের পরিমাপ করুন (6-40 ওহম হওয়া উচিত) | কুণ্ডলী প্রতিস্থাপন বা পরিষ্কার/স্পুল সমাবেশ প্রতিস্থাপন |
CDU ইউনিট ক্ষেত্রের সমস্যা সমাধানের জন্য লক্ষণ-থেকে-কারণ ডায়াগনস্টিক গাইড
একটি CDU ইউনিট কেনার আগে নিশ্চিত করার জন্য মূল স্পেসিফিকেশন
সরবরাহকারীরা CDU ইউনিট ডেটাশীটে পরিসংখ্যানের একটি পরিসীমা প্রকাশ করে এবং সেগুলির সবগুলিই সমান গুরুত্বপূর্ণ নয়৷ নিম্নোক্ত স্পেসিফিকেশনগুলি উচ্চ-মানের ইউনিটগুলিকে নিম্ন-নির্দিষ্ট থেকে আলাদা করে — অর্ডার দেওয়ার আগে প্রতিটি পরীক্ষা করে দেখুন, বিশেষ করে যখন একটি গুরুত্বপূর্ণ মোবাইল অ্যাপ্লিকেশনের জন্য একটি DC হাইড্রোলিক পাওয়ার ইউনিট সোর্স করা হয়।
- মোটর ডিউটি ক্লাস (IEC 60034-1): S2 (স্বল্পকালীন), S3 (অন্তরন্ত), বা S1 (একটানা)। বেশিরভাগ মোবাইল CDU ইউনিটকে S2/10 মিনিট বা S3/25% রেট দেওয়া হয়েছে। যাচাই করুন এটি আপনার প্রকৃত ব্যবহারের প্যাটার্নের সাথে মেলে।
- রেট চাপ বনাম সর্বোচ্চ চাপ: রেটেড চাপ হল একটানা কাজের চাপ; সর্বোচ্চ (শিখর) চাপ হল স্বল্প-কালীন সহনশীলতা (সাধারণত 10-15% বেশি)। এমন একটি ইউনিট নির্বাচন করবেন না যেখানে আপনার কাজের চাপ প্রকাশিত সর্বোচ্চ সমান।
- রেটেড চাপে প্রবাহ: কিছু ডেটাশীট নো-লোড প্রবাহের তালিকা করে (শূন্য চাপে)। আপনার কাজের চাপে প্রবাহের হার দাবি করুন - এটি ভলিউমেট্রিক ক্ষতির কারণে 10-20% কম হবে।
- অপারেটিং তাপমাত্রা পরিসীমা: ন্যূনতম শুরু তাপমাত্রা এবং সর্বাধিক অবিচ্ছিন্ন তরল তাপমাত্রা উভয় পরীক্ষা করুন। -20°C থেকে 60°C রেটিং করা একটি ইউনিট নাতিশীতোষ্ণ এবং ঠান্ডা আবহাওয়ায় বেশিরভাগ মোবাইল অ্যাপ্লিকেশনের জন্য উপযুক্ত।
- সার্কিট ভলিউম আপেক্ষিক জলাধার ক্ষমতা: দ rule of thumb is a reservoir holding at least 3× the system's active fluid volume to allow adequate cooling and deaeration between cycles.
- প্রবেশ সুরক্ষা (আইপি রেটিং): IP54 হল আউটডোর মোবাইল ব্যবহারের জন্য সর্বনিম্ন। সামুদ্রিক অ্যাপ্লিকেশনের জন্য IP67 বা উচ্চতর প্রয়োজন। যাচাই করুন আইপি রেটিং সমগ্র সমাবেশে প্রযোজ্য, শুধু মোটর নয়।
- শব্দের মাত্রা: গিয়ার পাম্প CDU ইউনিট সাধারণত 1 মিটারে 68-74 dB(A) উৎপন্ন করে। পিস্টন পাম্প ইউনিট তুলনামূলক শক্তি স্তরে শান্ত (60-65 dB(A)) হতে পারে। অপারেটর-ক্যাব ইনস্টলেশনের জন্য, এই চিত্রটি গুরুত্বপূর্ণ।
দ Future Direction of CDU Units and DC Hydraulic Power Units
দ CDU unit market is undergoing significant change as electrification, connectivity, and energy efficiency mandates reshape machine design across industries.
48 V স্থাপত্য গ্রহণ: অনেক বাণিজ্যিক যানবাহন প্ল্যাটফর্ম 24 V থেকে 48 V বৈদ্যুতিক সিস্টেমে স্থানান্তরিত হচ্ছে। DC হাইড্রোলিক পাওয়ার ইউনিটগুলির জন্য, এটি একই পাওয়ার আউটপুটের জন্য সর্বোচ্চ কারেন্টকে অর্ধেক করে — 48 V এ একটি 3 kW ইউনিট 24 V এ 62 A পিক বনাম 125 A ড্র করে। এটি নাটকীয়ভাবে ওয়্যারিংকে সরল করে, তারের ওজন হ্রাস করে এবং সংযোগকারীর তাপ অপচয়কে হ্রাস করে। 48 V DC হাইড্রোলিক পাওয়ার ইউনিট 5-7 বছরের মধ্যে মাঝারি-শুল্ক অ্যাপ্লিকেশনগুলিতে 24 V ইউনিট স্থানচ্যুত করবে বলে আশা করুন।
ব্রাশলেস ডিসি মোটর ইন্টিগ্রেশন: ব্রাশবিহীন স্থায়ী-চুম্বক মোটরগুলি একটি ডিসি হাইড্রোলিক পাওয়ার ইউনিটের সবচেয়ে পরিধান-প্রবণ উপাদানকে নির্মূল করে। ব্রাশবিহীন মোটর সহ ইউনিটগুলি এর পরিষেবা ব্যবধান অর্জন করে 10,000 ঘন্টা মোটর-নির্দিষ্ট রক্ষণাবেক্ষণ ছাড়া। অতিরিক্ত কন্ট্রোলার খরচ (ইলেক্ট্রনিক কম্যুটেশন সার্কিট) উচ্চ-ব্যবহারের জন্য 18-24 মাসের মধ্যে হ্রাসকৃত ডাউনটাইমে পুনরুদ্ধার করা হয়।
CAN বাস এবং IoT সংযোগ: স্মার্ট CDU ইউনিটগুলি এখন CAN-J1939 বা ব্লুটুথ 5.0 এর মাধ্যমে তেলের তাপমাত্রা, অপারেটিং চক্র, চাপের শিখর এবং ফ্লিট টেলিমেটিক্স সিস্টেমে মোটর কারেন্ট ড্র রিপোর্টিং এমবেডেড সেন্সর সহ পাঠানো হয়। এটি ক্যালেন্ডার ব্যবধানের পরিবর্তে প্রকৃত পরিধান ডেটার উপর ভিত্তি করে ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণ সময়সূচী সক্ষম করে। বায়বীয় কাজের প্ল্যাটফর্ম সেক্টরে প্রাথমিক গ্রহণকারীরা রিপোর্ট একটি অপরিকল্পিত ডাউনটাইম 23% হ্রাস স্মার্ট CDU ইউনিট স্থাপনের পর।
ইলেক্ট্রো-হাইড্রোলিক অ্যাকুয়েটর (EHA) কনভারজেন্স: দ boundary between a CDU unit and a complete actuator is blurring. Electro-hydraulic actuators integrate the pump, valves, and cylinder into a single sealed unit with no external hydraulic lines at all. These are already standard in aircraft flight control surfaces and are entering industrial automation. The CDU unit as a separate box will coexist with EHA designs but will remain dominant wherever the actuator and the power source must be physically separated by more than 1–2 meters.
